Bilyalı Rulman Mühendisliği Kılavuzu Sabit bilyalı rulman, iç ve dış yuvarlanma yolları, bilyayı hem radyal hem de orta eksenel yük altında merkezde tutacak kadar derin, sürekli bir oluk oluşturan tek sıralı yuvarlanma elemanlı bir rulmandır. Milin sorunsuz, sessiz ve düşük sürtünmeyle dönmesi gereken her yerde kullanılan, dünyada en yaygın olarak üretilen rulman bilyalı rulman türüdür. TEK SIRALI / 8 TOPLU DÜZEN Tanım Tam Olarak Sabit Bilyalı Rulman Nedir? A sabit bilyalı rulman bir iç halka, bir dış halka, bir dizi çelik bilya ve bir kafesten oluşan bir yuvarlanma elemanı rulmanıdır; burada her iki halkadaki yuvarlanma yolu olukları, topun derin, sıkı bir kanala oturması için bilya yarıçapından biraz daha büyük olarak işlenir. Bu geometri, sabit bilyalı rulmanın tek bir kompakt parça içinde radyal yükü, her iki yönde eksenel yükü ve yüksek dönme hızını taşımasını sağlayan şeydir. Adı doğrudan yuvarlanma yolunun şeklinden geliyor. Düz radyal rulmanlarda oluk sığdır ve yalnızca şaftın içinden geçen yüke direnç gösterir. Yiv yarıçapını taşıyan bir sabit bilyada, bilyanın kendisinden yalnızca marjinal olarak daha büyük, genellikle yüzde birkaç oranında kesilir, böylece mil yanlara doğru itildiğinde bile bilyanın kanaldan dışarı tırmanması için hiçbir zaman yeri kalmaz. Bu tek geometrik karar, sabit bilyalı rulmanların mutfak blender motorundan konveyör dişli kutusuna kadar hemen hemen her makine kategorisinde varsayılan tercih haline gelmesinin nedenidir. İnsanlar teknik adını bilmeden rulman bilyası veya rulman bilyalı rulman aradıklarında neredeyse her zaman tam olarak bu parçayı tarif ederler. Diğer rulman ailelerine göre daha fazla katalog sayfasında, daha fazla OEM çiziminde ve daha fazla yedek parça listesinde yer aldığından çoğu mühendisin ilk resmeddiği rulmandır. Oluk derinliği neden önemlidir? Daha derin bir oluk, bilya ile yuvarlanma yolu arasındaki temas arkını arttırır. Daha fazla temas yayı, yükü daha geniş bir alana yayar, bu da rulmanın dış boyutlarını arttırmadan hem radyal hem de eksenel yük oranını yükseltir. Neden bu kadar hızlı koşuyor Bilyalar kaymak yerine yuvarlandığından ve tasarım ayrı bir itme bileşeni gerektirmediğinden sürtünme düşük kalır. Bu düşük sürtünme, sabit bilyalı rulmanların tüm yaygın rulman türleri arasında en yüksek hız faktörlerini tolere etmesinin ana nedenidir. Anatomi Sabit Bilyalı Rulman İçerisindeki Parçalar Her sabit bilyalı rulman, ne kadar küçük veya büyük olursa olsun, aynı beş işlevsel parçadan yapılmıştır. Her birini anlamak, daha sonra bir rulman boyutu grafiğini veya rulman boyutları grafiğini okumayı çok daha kolaylaştırır çünkü o grafikteki her boyut, bu bileşenlerden biriyle eşleşir. 01 İç halka Milin üzerine bastırır ve iç yuvarlanma yolu oluğunu taşır. Delik çapı, herhangi bir rulman boyutu tablosundaki ilk sayıdır. 02 Dış halka Muhafaza deliğine oturur ve dış yuvarlanma yolu oluğunu taşır. Dış çapı, delik ile birlikte yatağın kesitini tanımlar. 03 Top tamamlayıcı İki yuvarlanma yolu arasında yuvarlanan ve yükü fiziksel olarak taşıyan, küçük veya orta bir delikte genellikle sekiz ila on tane olan sertleştirilmiş çelik bilyalardan oluşan bir halka. 04 Kafes veya tutucu Bilyaları yuvarlanma yolu etrafında eşit aralıklarla tutar, böylece birbirlerine temas etmezler, bu da kayma sürtünmesine ve hızlı aşınmaya neden olur. 05 Mühür veya kalkan Yağlayıcıyı içeride ve kiri dışarıda tutan, dış halkaya bastırılan veya sabitlenen isteğe bağlı bir kapak. Açık, korumalı ve kapalı versiyonların tümü aynı iç geometriyi paylaşır. Not: Bilyalı rulman terimi genellikle tüm aksamı tanımlamak için gevşek bir şekilde kullanılırken rulman bilyası tek başına genellikle yalnızca onarım veya yeniden yağlama işi için ayrı olarak satılan gevşek çelik bilya bileşenini ifade eder. Çalışma Prensibi Sabit Bilyalı Rulman Yükü Nasıl Taşır? Sabit bilyalı rulman, nokta temas prensibiyle çalışır. Her bir çelik bilya iç yuvarlanma yoluna bir noktada ve dış yuvarlanma yoluna bir noktada temas eder ve yük, makaralı rulmanlarda olduğu gibi tam bir çizgi boyunca geçmek yerine bu iki küçük temas alanından geçer. Nokta teması, yuvarlanma direncini düşük tutar; bu nedenle sabit bilyalı rulmanlar, aynı boyuttaki neredeyse tüm diğer rulman ailelerinden daha serbestçe döner. Yuvarlanma yolu kanalı her iki halkada da derin olduğundan, iki temas noktasını birleştiren çizgi topun merkezinden tam olarak düz değildir; küçük bir açıda durur, genellikle hareketsiz durumda kabaca sıfır derece olarak ifade edilir, ancak eksenel yük altında hafifçe kayar. Bu değişen temas açısı, tek sıralı sabit bilyalı rulmanın, ikinci bir karşıt yatağa ihtiyaç duymadan her iki yönden gelen itme kuvvetine direnç göstermesini sağlayan şeydir. İki yönlü itme kuvvetinin karşılanması için konik makaralı rulman veya açısal temaslı rulmanın eşleştirilmesi gerekir. Sabit oluklu tek sıralı bilyalı rulman, bunu tek başına, tek parça halinde ve tek fiyatla yapar. Radyal kapasite Radyal yük, şaftın içinden doğrudan aşağıya, mahfazanın içine doğru iter. Bilyaların tam çemberi bu yükü paylaşır ve yük çizgisinin hemen altındaki toplar en büyük payı taşır. Eksenel kapasite Eksenel yük şaftın merkez çizgisi boyunca itilir. Derin oluk, temas noktalarının hafifçe kaymasını sağlar, böylece her topun bir kısmı her iki yönde de itmeye direnir. Yapılandırmalar Tek Sıralı Sabit Bilyalı Rulman ve Çift Sıralı Rulman İnsanların sabit bilyalı rulmandan kastettiği, tek sıralı sabit bilyalı rulmandır ve bu, çok daha yaygın bir konfigürasyondur. Çift sıralı versiyon, daha geniş bir rulmandaki bilya tamamlayıcısını iki katına çıkararak iki ayrı tek sıralı rulmanı mil üzerine istiflemeden radyal kapasiteyi artırır. Aşağıdaki tablo iki konfigürasyonu yan yana sıralamaktadır. Özellik Tek sıralı sabit bilyalı rulman Çift sıralı sabit bilyalı rulman Top satırları 1 2 Tipik genişlik Dar, standart seri Tek sıra eşdeğerinin kabaca 1,3 ila 1,6 katı genişliği Radyal kapasite Başlangıç çizgisi Yaklaşık 1,5 ila 1,8 kat daha yüksek Eksenel kapasite Orta, her iki yönde Daha yüksek, her iki yön Birim başına maliyet Daha düşük Daha yüksek Ortak kullanım Elektrik motorları, pompalar, dişli kutuları, cihazlar Ağır kasnaklar, yüksek radyal yüklü fanlar, tekstil makineleri Uygulamada, sabit yivli tek sıralı bilyalı rulmanlar on endüstriyel uygulamanın dokuzundan fazlasını kapsar çünkü çoğu şaft, çift sıralı tasarımın sağladığı ekstra radyal marja ihtiyaç duymaz. Çift sıralı rulmanlar, şaft boyunca alanın sınırlı olduğu ancak radyal yükün alışılmadık derecede yüksek olduğu durumlar için ayrılmıştır. Avantajları Neden Sabit Bilyalı Rulmanlar Varsayılan Seçimdir? Herhangi bir rulman mühendisine sabit bilyalı rulmanların ne işe yaradığını sorun ve cevap neredeyse her zaman aynıdır: ekstrem bir durum olmayan her şey. Mevcut en yüksek yük taşıma kapasitesine sahip değiller ve mevcut en hızlı rulman da değiller, ancak yük, hız, maliyet ve basitlik arasındaki en iyi uzlaşmayı sağlıyorlar; bu tek rulman tipinin küresel üretim hacminin, diğer tüm rulman ailelerinin toplamını geride bırakmasının nedeni tam da budur. Düşük sürtünme, düşük ısı üretimi Yüksek sınırlama hızı Tek parçada iki yönlü eksenel kapasite Basit, düşük maliyetli üretim Geniş boyut ve tolerans kullanılabilirliği Normal görev koşullarında düşük bakım gereksinimi Hızla sessiz çalışma Markalar arasında kolay değişim Rulman tipine göre bağıl çalışma hızı Açıklayıcı sınırlayıcı hız faktörü, aynı delik boyutu, gresle yağlama, sabit bilyalı rulman için 100'e endekslenmiştir Derin oluk Açısal temas Silindirik silindir Konik silindir 100 85 70 50 Sızdırmazlık ve Koruma Açık, Korumalı ve Yalıtımlı Sabit Bilyalı Rulmanlar Bir sabit bilyalı rulman, birkaç farklı koruma seviyesiyle tedarik edilebilir ve boyut numarasından sonraki son ek harfler, hangisini tuttuğunuzu gösterir. Yedek bilyalı rulmanı bir makineyle eşleştirirken bu, ham boyutlar kadar önemlidir. sonek Koruma türü Şunlar için en uygun: Açık Kullanıcı tarafından gresle doldurulmuş veya yağ banyosuyla yağlanmış, koruma veya conta yok Özel yağlama sistemiyle temiz, kontrollü ortamlar ZZ / 2Z Her iki tarafta metal korumalar, temassız Hafif toza karşı koruma, kapalı tiplere göre daha yüksek hız RS / 2RS Her iki tarafta lastik contalar, hafif temas Genel endüstriyel ve cihaz kullanımı, gresi ömür boyu kapalı tutar RZ / 2RZ Kauçuk contalar, düşük sürtünmeli, temassız tasarım Daha yüksek speed applications that still need seal level protection Boyutlandırma Sabit Bilyalı Rulman Ölçü Tablosu ve Boyutları Her sabit bilyalı rulman üç temel ölçümle tanımlanır: delik çapı, dış çap ve genişlik. Bu üç sayı birlikte, her üretici veri sayfasında görünen rulman boyutları tablosunu oluşturur. Aşağıdaki tablo, 60 ekstra hafif, 62 hafif ve 63 orta seriyi kapsayan, en yaygın metrik seriler için standart bir bilyalı rulman boyutu tablosudur. Rulman numarası Delik (mm) Dış çap (mm) Genişlik (mm) Dinamik yük (kN) Hızın sınırlanması (gres, rpm) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 Yukarıdaki şekiller genel karşılaştırma için kullanılan temsili katalog düzeyindeki değerlerdir. Yük değerleri üretim standartları arasında biraz farklılık gösterdiğinden, sipariş vermeden önce her zaman tam rulman boyutlarını ve rulman boyutlarını mevcut üretici veri sayfasına göre doğrulayın. Seriye göre dış çap büyümesi, 20 mm delik Yukarıdaki rulman boyutu tablosundan aynı delik boyutunda 60, 62 ve 63 serileri arasında dış çapın nasıl değiştiğinin karşılaştırılması 6004 serisi 6204 serisi 6304 serisi 42 mm 47 mm 52 mm Rulman tanımı nasıl okunur 6205-2RS-C3 gibi bir kod, rulman boyutlarını ve seçeneklerini tek bir dizide paketler. Bunu parçalara ayırmak, tüm rulman boyutları tablosunun ileriye yönelik kullanımını kolaylaştırır. Kod segmenti Anlamı 62 Seri ve tip, burada hafif seri sabit bilyalı rulman var 05 Delik kodu, deliği mm olarak bulmak için 5 ile çarpın; böylece 05, 25 mm'ye eşit olur 2RS Her iki tarafa da lastik contalar takılmıştır C3 İç boşluk sınıfı C3, standart boşluktan daha gevşektir Malzemeler Malzemeler Used to Build a Deep Groove Ball Bearing Standart bir sabit bilyalı rulmandaki halkalar ve bilyalar, en yaygın olarak GCr15 sınıfı olan ve kabaca 60 ila 64 HRC'ye kadar sertleştirilmiş krom alaşımlı rulman çeliğinden yapılır. Bu sertlik, küçük topun yuvarlanma yolu ile temas ettiği yamanın deforme olmadan tekrarlanan gerilim döngülerini karşılamasını sağlar. Kafesler genellikle daha küçük çaplı rulmanlar için damgalanmış çelikten, daha büyük veya daha yüksek hızlı rulmanlar için ise işlenmiş pirinçten veya mühendislik polimerinden yapılır. Krom çelik, GCr15 Sabit bilyalı rulmanların büyük çoğunluğu için standart malzeme. İyi sertlik, iyi yorulma ömrü ve düşük maliyet, onu endüstriyel ve tüketici ekipmanlarında varsayılan haline getiriyor. Paslanmaz çelik, 440C Gıda işleme hatları, denizcilik ekipmanları ve dış mekan makineleri gibi neme veya hafif korozif maruziyetin endişe verici olduğu yerlerde kullanılır. Seramik hibrit Çelik halkalarla eşleştirilmiş silisyum nitrür bilyalar, yüksek hızlı iş millerinde ve özel elektrik motoru tasarımlarında kullanılarak ağırlığı ve sürtünmeyi daha da azaltır. Tasarlanmış plastik kafes Uzun servis aralıkları için sessiz çalışması gereken elektrik motoru rulmanlarında yaygın olarak görülen, yüksek hızda kafes kütlesini ve sürtünmeyi azaltır. Uygulamalar Sabit Bilyalı Rulmanlar Ne İçin Kullanılır? Sabit bilyalı rulmanların ne için kullanıldığı sorusunun dürüst yanıtı, dönen hemen hemen her şeydir. Tasarım radyal yükü, her iki yönde orta düzeyde itme kuvvetini ve yüksek hızı tek bir kompakt ve ucuz parçada ele aldığından, makine üreten hemen hemen her endüstride döner desteğin tercihi haline geldi. Endüstri Tipik konum Sabit bilyalı rulmanlar neden uygundur? Elektrik motorları Tahrik ucu ve tahrik olmayan uç mil desteği Yüksek hız, düşük gürültü, düşük sürtünme ısısı Otomotiv Alternatörler, su pompaları, dişli kutusu milleri, tekerlek göbeği alt grupları Kompakt boyut, titreşim altında güvenilir Ev aletleri Çamaşır makinesi tamburları, fanlar, karıştırıcılar, vakum motorları Düşük maliyet, sessiz çalışma, uzun gres ömrü Tarım makineleri Dişli kutuları, pompa milleri, konveyör makaraları Yalıtımlı versiyonlarla toza toleranslı Endüstriyel fanlar ve pompalar Pervane mili desteği Yüksek sınırlama hızı, good axial capacity Konveyör sistemleri Makara ve kasnak milleri Basit montaj, geniş boyut aralığı Elektrikli aletler Motor mili ve dişli kademesi desteği Küçük zarf, yüksek hız kapasitesi Tekstil makineleri Mil ve silindir milleri Hassas çalışma, düşük titreşim Son kullanıma göre küresel sabit bilyalı rulman talebinin payı Genel yönlendirme için kullanılan açıklayıcı dağılım, gerçek rakamlar bölgeye ve yıla göre değişir Elektrik motorları Otomotiv Aletler Endüstriyel ekipman Diğer %28 %24 %19 %15 %14 Seçim Doğru Sabit Bilyalı Rulman Nasıl Seçilir Şaft ve mahfaza boyutlarını doğrulayın Delik boyutu için şaft çapını ve dış çap için yuva deliğini ölçün, ardından aday parça numaralarını kısa listeye almak için rulman boyutları tablosuyla çapraz referans yapın. Radyal ve eksenel yükü hesaplayın Yalnızca dönen aksamın statik ağırlığını değil, herhangi bir kayış gerginliği veya dişli ağ kuvveti de dahil olmak üzere, yatağın çalışırken göreceği gerçek kuvvetleri toplayın. Gerekli hızı kontrol edin Çalışma rpm'nizi bilyalı rulman boyutları tablosunun sınırlayıcı hız sütunuyla karşılaştırın, ardından gres ömrü ve ortam sıcaklığı için bir güvenlik marjı uygulayın. Bir sızdırmazlık tipi seçin Açık rulmanları yalnızca kontrollü bir yağlama sisteminiz varsa seçin; aksi takdirde ortamın toz, nem ve hız profiline göre 2RS veya ZZ'yi seçin. Gümrükleme sınıfını seçin Standart açıklık çoğu genel amaçlı çalışmaya uygundur; C3 açıklığı ise sıcak çalışan ve ekstra iç alana ihtiyaç duyan elektrik motorları için yaygındır. Tolerans derecesini onaylayın ABEC veya ISO P0 toleransı genel makineler için iyidir, hassas iş milleri ve yüksek hızlı ekipmanlar ise P6 veya daha sıkısına ihtiyaç duyar. Kurulum ve Bakım Sabit Bilyalı Rulmanın Takılması ve Bakımı Montaj basıncı Daima takılan bileziğe, bir mile monte ederken iç bileziğe ve bir mahfazaya bastırırken dış bileziğe bastırın; böylece kuvvet asla bilyelerden geçmez. Isı destekli montaj Sıkı geçme için, yatağın kabaca 80 ila 100 santigrat dereceye kadar ısıtılması, yatağın mil üzerinde kuvvet uygulamadan kaymasını sağlar, ardından soğudukça yerine büzülür. Yağlama aralığı Sızdırmaz yataklar genellikle ömür boyu greslenirken, sürekli çalışan ekipmanlardaki açık ve korumalı yatakların hıza ve sıcaklığa bağlı olarak genellikle her üç ila on iki ayda bir yeniden yağlanması gerekir. Hizalama kontrolü Yanlış hizalama, yükü yuvarlanma yolunun dar bir bandında yoğunlaştırdığı ve yorulma ömrünü önemli ölçüde kısalttığı için mil ve yatak, rulman üreticisinin toleransı dahilinde eşmerkezli kalmalıdır. Yaygın arıza modları Belirti Muhtemel sebep Önleme Taşlama veya pürüzlülük Yuvarlanma yolu içindeki kirlenme Yalıtımlı bir modele geçin, gövde sızdırmazlığını iyileştirin Aşırı ısınma Aşırı yağlama veya çok sıkı oturma Doldurma miktarı kılavuzunu takip edin, uyum toleransını doğrulayın Pullanma veya dökülme Sürekli aşırı yüklenmeden kaynaklanan yorgunluk Yük hesaplamasını yeniden kontrol edin, daha yüksek kapasiteli bir seriye yükseltin Yuvarlanma yolunda pas izleri Nem girişi veya depolama nemi Sızdırmaz yataklar kullanın, orijinal ambalajında saklayın Gevşek uyum, şaft kayması Küçük boyutlu şaft veya aşınmış gövde deliği Montajdan önce toleransı ISO uyum tablolarına göre doğrulayın Kaynak bulma Sabit Bilyalı Rulmanlar Nereden Alınır? Tutarlı boyutlar, doğrulanmış çelik kalitesi ve istikrarlı ısıl işlem, rulman boyutları tablosunda basılan sayılar kadar önemlidir. Kendi dövme, tornalama, ısıl işlem ve taşlama hatlarını işleten bir tedarikçi, rulmanları yalnızca karışık kaynaklardan yeniden paketleyen bir ticari şirkete göre tolerans ve yük değerini çok daha tutarlı tutabilir. Ningbo Zhenhai Hualei Rulman Co, Ltd Ningbo Zhenhai Hualei Rulman Co, Ltd manufactures deep groove ball bearings across the 60, 62, and 63 series, along with open, ZZ, and 2RS sealing variants, sized from small instrument bore bearings up to medium industrial bore bearings. The company is a practical option for buyers who need dependable bearing sizes, stable supply volume, and support matching a bearing ball bearing to an existing drawing or replacing an obsolete part number. 60 / 62 / 63 Standart metrik rulman boyutlarında seri kapsamı Açık / ZZ / 2RS Çoğu parça numarasında sızdırmazlık seçenekleri mevcuttur GCr15 Halkalar ve bilyalar için kullanılan krom rulman çeliği OEM desteği Parça numaralarını mevcut çizimlerle eşleştirme konusunda yardım Sıkça Sorulan Sorular Sabit Bilyalı Rulman SSS Günlük ekipmanlarda kullanılan sabit bilyalı rulman nedir? Radyal yüke karşı dönen bir şaftı ve aynı zamanda orta derecede yan yana itmeyi destekler; bu nedenle yalnızca saf itme veya aşırı ağır radyal yük için üretilmiş ekipmanlar yerine motorlarda, pompalarda, fanlarda ve cihaz tamburlarında görülür. Makaralı rulmanlarla karşılaştırıldığında sabit bilyalı rulmanlar nelerdir? Sabit bilyalı rulmanlar hız ve düşük sürtünmeyi desteklerken, makaralı rulmanlar daha düşük hızlarda daha yüksek radyal kapasiteyi destekler. Yük, mevcut şaft boyutuna göre alışılmadık derecede ağır olmadığı sürece, çoğu genel makine sabit bilyalı rulmanlar kullanır. Parça numarasından rulman boyutlarını nasıl okuyabilirim? Çoğu standart parça numarasının son iki rakamı, beşle çarpıldığında milimetre cinsinden deliği verir ve öndeki seri rakamları, her ikisi de standart rulman boyutu tablosunda listelenen dış çapı ve genişlik ailesini gösterir. Tek sıralı sabit bilyalı rulman, çift sıralı rulmanın yerini alabilir mi? Yalnızca radyal yük tek sıralı derecelendirme dahilindeyse. Tek sıralı sabit bilyalı rulman, aynı dış çaptaki çift sıralı birime göre daha düşük radyal kapasiteye sahiptir, bu nedenle değiştirmeden önce yük hesaplaması her zaman yeniden kontrol edilmelidir. Rulman bilyası ile bilyalı rulman arasındaki fark nedir Yatak bilyası, onarım veya yeniden yağlama işleri için serbest olarak satılan ayrı bir çelik küredir. Bilyalı rulman, bir mile monte edilmeye hazır halkalar, bilyalar ve kafesin bir arada bulunduğu komple düzenektir. Sabit bilyalı rulman ne kadar dayanır Servis ömrü yüke, hıza, yağlamaya ve hizalamaya bağlıdır, ancak normal endüstriyel hizmet altında doğru seçilmiş ve uygun şekilde monte edilmiş bir sabit bilyalı rulman, yuvarlanma yolu yorulmadan önce genellikle birkaç yıl çalışır. Özet Kısa Versiyon Sabit bilyalı rulman, dönen makinelerin günlük iş gücüdür. Derin yuvarlanma yolu kanalı, kompakt, uygun fiyatlı bir parçanın radyal yükü, her iki yönde eksenel yükü ve yüksek dönme hızını aynı anda taşımasına olanak tanır; bu nedenle diğer rulman türlerinden daha fazla tasarımda karşımıza çıkar. İster yedek parçayı eşleştirmek için bilyalı rulman boyutu tablosunu okuyor olun, ister tek sıralı ve çift sıralı seçenekleri karşılaştırıyor olun, ister Ningbo Zhenhai Hualei Bearing Co., Ltd. gibi bir üreticiden hacimli üretim alıyor olun, aynı temel prensip doğrudur, oluk derinliği bir özelliktir ve rulmanla ilgili diğer her şey bundan kaynaklanır. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

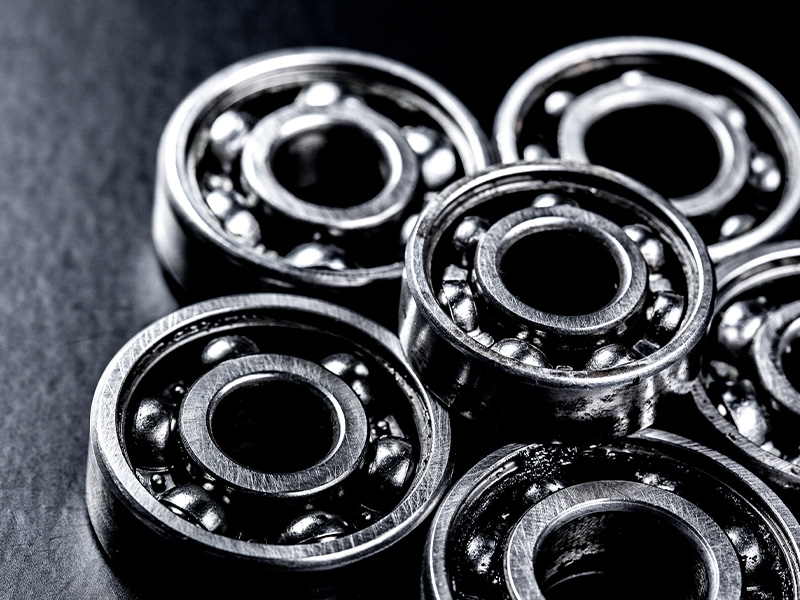

Doğrudan Cevap Dış çapları genellikle yaklaşık 1 milimetre ila 30 milimetre arasında değişen küçük boyutlu rulmanlar, kompakt alanlarda sıkı dönme toleranslarını koruyan hassas üretime olanak tanıyan bileşenlerdir. Performansları her şeyden önce dört faktöre bağlıdır: yuvarlanma yolu geometrisi doğruluğu, bilyeli veya makaralı kalite, kafes malzemesi ve yağlamanın korunması . Bu dördünü doğru şekilde kullanırsanız, tıbbi cihazların, robotik bağlantıların, optik aletlerin ve mikro motorların içinde on binlerce saat boyunca çalışan küçük bir rulman, boyutundan daha iyi performans gösterecektir. 1 ila 30 mm Küçük boyutlu olarak sınıflandırılan tipik dış çap aralığı ABEC7'den 9'a Alet sınıfı rulmanlarda kullanılan yaygın hassas kaliteler ±0,5 ila 2 mikron Yüksek hassasiyetli kalitelerde tipik yuvarlanma yolu yuvarlaklık toleransı 30.000 saat Uygun şekilde belirlenmiş uygulamalarda ulaşılabilir servis ömrü Küçük Boyutlu Rulman Nedir? Mühendislik tercihlerini tartışmadan önce boyut sınıfını tanımlamak Üretim terminolojisinde, küçük boyutlu rulman genellikle dış çapı 30 milimetrenin altında olan yuvarlanma elemanlı rulmanları ifade eder ve birçok katalogda sınıflandırma, çapı 10 milimetrenin altında olan rulmanları kapsayacak şekilde daha da daraltılır. Bu eşiğin altında mühendisler genellikle minyatür rulman terimini kullanır ve dış çapın yaklaşık 3 milimetrenin altında ise alet yatağı veya mikro yatak terimi uygulanır. Ayrım önemlidir çünkü yuvarlanma temasının fiziği küçük ölçekte değişir. 100 milimetrelik bir rulmanda önemsiz olabilecek yüzey kalitesi kusurları, 5 milimetrelik bir rulmanda orantılı olarak önemli hale gelir. 0,3 mikron derinliğindeki bir çizik, büyük bir endüstriyel rulmanda bir yuvarlama hatasıdır, ancak minyatür bir rulman yuvarlanma yolunda yorulma ömrünü ölçülebilir şekilde kısaltabilir. Bu nedenle küçük boyutlu rulman üretimi, ağır endüstriyel işlemeden ziyade hassas alet imalatına daha yakındır. Boyut sınıfını anlamanın bir başka yolu da duvar kalınlığı ile yük arasındaki orandır. Büyük bir endüstriyel rulman, taşıdığı yüklere göre cömert bir halka duvar kalınlığına sahiptir; bu da çelik odanın, çalışma doğruluğu üzerinde ölçülebilir bir etki olmaksızın küçük üretim değişikliklerini absorbe etmesini sağlar. Küçük bir rulmanın nispeten ince halkaları vardır, bu nedenle ısıl işlem, taşlama basıncı veya ham madde temizliğindeki herhangi bir değişiklik doğrudan bitmiş parçada ortaya çıkar. Büyük rulmanlarla tasarım yapmaktan küçük rulmanlarla tasarıma geçen mühendislerin genellikle kabul edilebilir sapma hakkındaki varsayımları yeniden düşünmeleri gerekir çünkü daha önce arka plan gürültüsü olarak değerlendirilen toleranslar birincil tasarım değişkenleri haline gelir. Küçük boyutlu rulmanlar da katalog fiyatlarının mühendislik değeri açısından zayıf bir gösterge olması nedeniyle sıra dışıdır. Birkaç dolarlık bir minyatür rulman, tüm bir cerrahi aletin kalibrasyonu geçip geçmediğini belirleyen tek bileşen olabilirken, aynı cihazın başka bir yerindeki çok daha büyük ve daha pahalı bir rulman, çok daha az zorlu bir tolerans gereksinimi taşıyabilir. Bu nedenle hassas üretimdeki tedarik ekiplerine küçük rulmanları önce performans gereksinimine, sonra da birim maliyete göre belirlemeleri tavsiye edilir. Temel Bileşenler ve Mühendislik Rolleri Her parça genel rulman performansına ayrı bir işlev katar 1 İç ve Dış Halkalar Yuvarlanma elemanlarının üzerinde hareket ettiği yuvarlanma yolu yüzeylerini sağlayın. Halka yuvarlaklığı ve yuvarlanma yolu oluk geometrisi, bitmiş yatağın ulaşılabilir çalışma doğruluğunu doğrudan ayarlar. 2 Yuvarlanma Elemanları Yükü halkalar arasında taşıyan bilyeler veya kısa silindirik makaralar. Tam bir bilya seti boyunca küresellik ve çap uyumu, titreşim ve gürültü davranışını belirler. 3 Kafes veya Tutucu Dönen elemanların eşit aralıklarda kalmasını sağlar ve aralarındaki teması önler. Kafes malzemesi seçimi maksimum hızı, sıcaklık toleransını ve akustik gürültüyü etkiler. 4 Mühürler veya Kalkanlar İç yuvarlanma yolunu kirlenmeye karşı koruyun ve yağlayıcıyı muhafaza edin. Temaslı contalar sürtünmeyi artırır ancak sızdırmazlığı artırır; temassız kalkanlar sürtünmeyi azaltır ancak daha fazla girişe izin verir. 5 Yağlayıcı Dönen yüzeyleri ayıran ve aşınmayı azaltan gres veya yağ filmi. Küçük rulmanlarda yağlayıcı hacmi küçüktür, bu nedenle tutulması ve stabilitesi kritik tasarım faktörleri haline gelir. 6 Segman veya Flanş Muhafaza hizalamasını basitleştirmek için flanşlı modellerde kullanılır; çevredeki montajın kendisi çok sıkı konum toleranslarına sahip olduğunda önemli bir özelliktir. Küçük Ebatlı Rulman İmalatında Kullanılan Malzemeler Malzeme seçiminde yük kapasitesi, korozyon direnci ve maliyet dikkate alınır Malzeme Tipik Kullanım Anahtar Özelliği Krom çelik, kalite 52100 Endüstriyel ve tüketici cihazları için genel amaçlı küçük rulmanlar Orta düzeyde maliyetle yüksek sertlik ve iyi yorulma ömrü Paslanmaz çelik, kalite 440C Tıbbi aletler, gıda işleme ekipmanları, denizcilik cihazları Nemli veya yıkanan ortamlarda korozyon direnci Silisyum nitrür seramik Yüksek hızlı miller, yarı iletken taşıma ekipmanları Düşük yoğunluk, yüksek sertlik ve iletken olmayan yuvarlanma elemanları Polimer veya plastik kompozitler Tek kullanımlık tıbbi cihazlar, hafif tüketici ürünleri Düşük maliyet, korozyona dayanıklılık, ancak azaltılmış yük kapasitesi Titanyum alaşımlı halkalar Havacılık aktüatörleri ve ağırlığın kritik olduğu düzenekler İyi korozyon direnci ile yüksek mukavemet/ağırlık oranı Hassas Tolerans Sınıfları ve Üretim Standartları Uluslararası derecelendirme sistemleri ulaşılabilir doğruluğu nasıl tanımlar? Küçük boyutlu rulman spesifikasyonuna iki sınıflandırma sistemi hakimdir: Kuzey Amerika'da yaygın olarak kullanılan ABEC ölçeği ve uluslararası alanda kullanılan ISO 492 tolerans sınıfları. Her iki dereceli rulman da üretim sırasında boyut ve çalışma doğruluğunun ne kadar sıkı kontrol edildiğine göre. Daha yüksek sayılar daha sıkı toleransları gösterir ve dereceler arasındaki geçiş doğrusal değildir. ABEC5'ten ABEC 7'ye geçmek, yuvarlanma yolu yuvarlaklığı sapmasını kabaca yarı yarıya azaltmak anlamına gelebilir. Sınıf seçimi, alışkanlıkla seçilmek yerine her zaman çevredeki montajdaki belirli bir bütçeye dayanmalıdır. Torku yalnızca orta hızda sorunsuz bir şekilde iletmesi gereken bir dişli kutusu, ABEC 9 toleransları için ödeme yapmaktan nadiren yararlanır, çünkü dişli ağının kendisi rulmandan daha fazla konum hatası oluşturacaktır. Buna karşılık, bir optik tarama kafasının veya jiroskopun rulmanın tüketebileceği neredeyse hiç tolerans bütçesi kalmamıştır, bu nedenle ABEC 7'nin altında bir değer belirlemek, tasarımın baştan başarısız olmasını garanti eder. Mevcut en yüksek sınıfı varsayılan olarak ayarlamak yerine, kaliteyi gerçek gereksinimle eşleştirmek, küçük rulmanlarla çalışan bir tasarım mühendisinin alabileceği en yaygın maliyet tasarrufu kararlarından biridir. Tolerans derecesinin boyut ve çalışma doğruluğunu kapsadığını ancak iç boşluğu, yuvarlanma yolu oluğunun yüzey kalitesini veya gürültü performansını kapsamadığını da belirtmek gerekir. Farklı üreticiler tarafından aynı ABEC sınıfında üretilen iki rulman, iç boşluk sınıfı, bilya kalitesi ve kafes tasarımı ayrı ayrı belirlendiğinden yük altında farklı davranabilir. Bu nedenle tam bir küçük rulman spesifikasyonu, tolerans derecesini, tipik olarak C2'den C5'e kadar ifade edilen iç boşluk sınıfının ve tipik olarak daha düşük bir sayının daha yuvarlak, daha kesin boyutlu bir bilyayı ifade ettiği G ölçeğinde ifade edilen bilya kalitesinin yanında listeler. ABEC Sınıfı ISO Eşdeğeri Tipik Uygulama ABEC 1 Sınıf 0 Genel endüstriyel makineler, düşük hızlı uygulamalar ABEC3 Sınıf 6 Elektrik motorları, pompalar ve orta hızda dönen ekipmanlar ABEC 5 Sınıf 5 Robotik eklemler, hassas dişli kutuları, kamera mekanizmaları ABEC 7 4. Sınıf Cerrahi aletler, dişçilik aletleri, optik tarama kafaları ABEC 9 Sınıf 2 Jiroskoplar, yüksek hızlı miller, metroloji aletleri Küçük Boyutlu Rulmanlar Nasıl Üretilir? Mikron düzeyinde doğruluğun ardındaki sürecin adım adım görünümü Hassas tolerans toleranslarına sahip küçük boyutlu bir rulman üretmek, fiziksel boyutunun önerdiğinden çok daha fazla proses kontrolü gerektirir. Aşağıdaki sıra, çoğu hassas rulman üreticisinde kullanılan genel iş akışını yansıtmaktadır; ancak kesin adımlar ürün grubuna ve dahili kalite sistemine göre değişiklik göstermektedir. Hammadde seçimi. Parça yuvarlanma temas yükü altına girdiğinde çelikteki kalıntılar yorulma başlangıç ​​noktaları haline geldiğinden, çubuk stoğu veya tel stoğu kimyasal saflık ve iç temizlik açısından seçilir. Tornalama ve şekillendirme. Halkalar nihai şekle yakın bir şekilde döndürülür ve hassas soğuk şekillendirme veya taşlama işlemleri kullanılarak tel veya boşluklardan bilyalar veya silindirler oluşturulur. Isıl işlem. Halkalar ve yuvarlanma elemanları, Rockwell C ölçeğine göre tipik olarak 58 ila 65 civarında bir aralığa kadar sertleştirilir, ardından sertliği korurken iç gerilimi azaltmak için temperlenir. Bileme. Yuvarlanma yolu yüzeyleri, delikler ve dış çaplar neredeyse son boyuta kadar taşlanmıştır. Bu adım, daha sonra tolerans derecesini belirleyecek olan yuvarlaklığın ve yüzey kalitesinin çoğunu oluşturur. Alıştırma ve honlama. Son bir süper bitirme geçişi, yuvarlanma yolundaki yüzey pürüzlülüğünü ayna benzeri bir son kata indirir, bu da sürtünmeyi azaltır ve yorulma ömrünü uzatır. Top veya rulo sıralama. Yuvarlanma elemanları ölçülür ve bir mikronun kesirleri dahilinde çap gruplarına ayrılır, böylece bitmiş bir rulmandaki her eleman gerekli kalite toleransı dahilinde eşleşir. Toplantı. Halkalar, yuvarlanma elemanları ve kafes, partikül kontaminasyonunu önlemek için, daha yüksek hassasiyet dereceleri için genellikle temiz oda olan kontrollü bir ortamda monte edilir. Yağlama ve sızdırmazlık. Ölçülü miktarda gres veya yağ uygulanır ve tasarım gerektiriyorsa contalar veya koruyucular yerine bastırılır. Son muayene. Tamamlanan rulmanlar, serbest bırakılmadan önce radyal ve eksenel salgı, gürültü izi, tork ve boyutsal uygunluk açısından kontrol edilir. Yaygın Küçük Boyutlu Rulman Türleri Rulman geometrisinin yük yönüne ve hareket gereksinimine uygun hale getirilmesi Sabit bilyalı rulmanlar kombine radyal ve hafif eksenel yükleri karşılar ve küçük motorlar, fanlar ve genel döner şaftlar için varsayılan seçimdir. Eğik bilyalı rulmanlar daha yüksek eksenel yükler için tasarlanmıştır ve ön yük kontrolünün önemli olduğu durumlarda genellikle hassas iş milleri içindeki setler halinde eşleştirilir. Minyatür flanşlı rulmanlar Rulmanı omuz olmadan doğrudan yatak yuvası deliğine yerleştiren bir dış halka flanşı ekleyerek kompakt montajları basitleştirin. İnce kesitli rulmanlar delik çapına göre küçük bir kesiti koruyun; radyal alanın sınırlı olduğu ancak yine de daha büyük bir deliğin gerekli olduğu durumlarda kullanışlıdır. İğneli rulmanlar çok sınırlı bir radyal zarf içinde yük kapasitesini maksimuma çıkarmak için ince silindirik makaralar kullanın. Enstrüman bilyalı rulmanlar boyut aralığının en küçük ucunda, genellikle dış çapı 3 milimetrenin altında bulunur ve varsayılan olarak alet sınıfı toleranslarına göre üretilmiştir. Hassas Üretim Endüstrilerindeki Uygulamalar Kompakt dönme doğruluğunun bir tasarım gereksinimi haline geldiği yer Tıbbi Cihazlar Robotik ve Otomasyon Optik ve Görüntüleme Havacılık Aktüatörleri Yarı İletken Ekipmanları Tüketici Elektroniği Mikro Motorlar Diş ve Cerrahi Aletler Tıbbi cihazlarda küçük boyutlu rulmanlar, hem boyutsal doğruluğun hem de biyouyumlu malzemelerin aynı anda gerekli olduğu cerrahi matkapları, dişçilik aletlerini ve infüzyon pompası mekanizmalarını destekler. Robotikte, harmonik tahrik dişlisi aşamaları ve bağlantı modülleri, bağlantı yuvasını kompakt tutarken boşluğu ortadan kaldırmak için açısal temaslı rulman çiftlerine dayanır. Optik ve görüntülemede küçük rulmanlar, lens odaklama mekanizmalarını ve tarama aynalarını çalıştırır; burada birkaç mikronluk salgı bile görüntü keskinliğini gözle görülür biçimde bozabilir. Yarı iletken taşıma ekipmanı, özellikle seramik hibrid küçük rulmanlar kullanır çünkü standart çelik rulmanlar, temiz oda prosesine partikül kontaminasyonuna neden olur. Havacılık aktüatörleri, kanat ve çıta tahrik mekanizmalarının içinde küçük boyutlu rulmanlar, uçuş kontrol yüzeyleri ve dronlara ve uydulara monte edilmiş kamera gimbal düzeneklerini kullanır; burada düşük ağırlık, geniş sıcaklık aralığında çalışma ve uzun gözetimsiz hizmet ömrüne yönelik birleşik gereksinim, malzeme seçimini yüksek dereceli paslanmaz veya titanyum alaşımlı halkalara daraltır. Tüketici elektroniği üreticileri, kamera otomatik odaklama modülleri, sabit disk sürücüsü milleri ve küçük soğutma fanları içinde minyatür rulmanlar kullanır; bu uygulamalar, birim maliyet baskısının yüksek olduğu ancak elde taşınan veya masaüstü bir cihazda duyulabilir gürültü veya titreşimi önlemek için yine de minimum çalışma doğruluğunun gerekli olduğu uygulamalardır. Maliyet Faktörleri ve Toplam Sahip Olma Maliyeti Neden en düşük birim fiyat nadiren en düşük toplam maliyeti üretir? Küçük boyutlu bir rulmanın birim fiyatı öncelikle tolerans derecesi, malzeme ve üretim hacmine göre belirlenir. Standart kalite krom çelik rulmandan paslanmaz veya seramik hibrit eşdeğerine geçiş, birim fiyatı büyük oranda artırabilir ve orta toleranslı sınıftan alet sınıfı rulmana geçiş, gereken ilave öğütme, sınıflandırma ve inceleme adımları nedeniyle daha da artış sağlar. Ancak birim fiyat, hassas üretim bağlamında toplam maliyetin yalnızca bir bileşenidir. Daha büyük maliyet etkeni genellikle alt taraftadır. Gerekli hassasiyet derecesinin altında belirtilen bir rulman, tüm alt montajın son kalibrasyonda başarısız olmasına neden olabilir ve bu durum, rulmanın kendisinde yapılabilecek tasarrufları çok aşan yeniden işleme maliyeti doğurur. Tıbbi cihaz imalatında, üretimin sonlarında keşfedilen rulmanla ilgili tek bir uygunsuzluk, tam parti kalite incelemesini tetikleyebilir. Bu nedenle hassas üreticiler genellikle küçük rulman seçimini önce bir güvenilirlik kararı, sonra da bir satın alma kararı olarak ele alır ve çoğu, özellikle farklı kaynaklardan gelen nominal olarak eşdeğer parçalar arasındaki değişkenliği önlemek için onaylı tedarikçi listeleri tutar. Toplam sahip olma maliyeti aynı zamanda servis aralığına da bağlıdır. Uzun ömürlü bir yağlayıcıya sahip, kalıcı olarak yalıtılmış bir minyatür rulman, periyodik yeniden yağlama gerektiren açık bir rulmana göre daha maliyetli olabilir; ancak, sızdırmaz tıbbi cihazlarda veya sızdırmaz tüketici elektroniklerinde yaygın olduğu gibi, son montajdan sonra düzeneğe erişilemiyorsa, sızdırmaz rulman, ürün ömrünün ilerleyen dönemlerinde maliyetli bir sökme döngüsünden kaçınan tek seçenektir. Mühendisler İçin Seçim Kriterleri Doğru küçük boyutlu rulmanı belirlemek için pratik bir kontrol listesi Önce yükleme yönü. Uygulamanın saf radyal yük, birleşik radyal ve eksenel yük veya moment yükü uygulayıp uygulamadığını doğrulayın; çünkü bu karar tek başına, başka herhangi bir faktör dikkate alınmadan önce çoğu uygunsuz geometriyi ortadan kaldırır. Seçim Faktörü Cevaplanacak Soru Neden Önemlidir? Hız derecesi Maksimum çalışma devri nedir Kafes malzemesi ve yağlayıcı tipinin her ikisi de sabit bir hız tavanı oluşturuyor Çevre Nem, kimyasal maddelere maruz kalma veya vakum var mı Conta tipini ve paslanmaz mı yoksa seramik mi gerektiğini belirler Hassas kalite Montaj ne kadar salgıyı tolere edebilir? ABEC veya ISO sınıfını ve dolayısıyla temel birim maliyetini belirler Uzay zarfı Fiziksel olarak hangi delik, dış çap ve genişlik sığacak? Genişlikteki küçük değişiklikler yük kapasitesini önemli ölçüde değiştirebilir Beklenen ömür Servisten önce kaç çalışma saati gereklidir? Yağlayıcı seçimini ve yeniden yağlamanın mümkün olup olmadığını yönlendirir Pazar Trendleri ve Büyüme Verileri Küçük boyutlu rulman tedarik zincirlerini yeniden şekillendiren talep etkenleri Küçük boyutlu rulmanlara olan talep, minimal invaziv tıbbi cihazların, işbirlikçi robot teknolojisinin ve kompakt tüketici elektroniğinin büyümesiyle yakından bağlantılıdır. Minyatür ve küçük rulman segmentini kapsayan sektör analizleri, içinde bulunduğumuz on yıl boyunca tutarlı bir şekilde yıllık bileşik büyüme oranının orta tek haneli rakamlarda olduğuna işaret etti; medikal ve robotik son pazarları segment ortalamasından daha hızlı büyüyor çünkü her iki alan da cihaz ayak izlerini küçültürken aynı zamanda performans gereksinimlerini de artırıyor. İkinci bir trend ise, metalik partikül oluşumunu ortadan kaldırma ve rulman yoluyla elektrik iletkenliğini azaltma ihtiyacından kaynaklanan, yarı iletken ve elektronik imalat ekipmanlarına yönelik küçük rulmanlarda seramik hibrit yapıya doğru kademeli geçiştir. Üçüncü bir trend ise ön kaplamalı, bakım gerektirmeyen yağlama sistemlerinin kullanımının artmasıdır; çünkü birçok küçük rulman uygulaması kalıcı olarak sızdırmaz hale getirilir ve kurulduktan sonra yeniden yağlanamaz. Bölgesel tedarik kalıpları da değişiyor. Küresel küçük boyutlu rulman üretiminin önemli bir kısmı, Japonya, Almanya, İsviçre ve Amerika Birleşik Devletleri'ndeki az sayıda yerleşik üretici arasında yoğunlaşmış durumda; özellikle de süreç kontrolü ve denetim altyapısının girişte önemli bir engel teşkil ettiği en yüksek hassasiyet derecelerinde. Aynı zamanda, diğer bölgelerdeki üreticiler, maliyet rekabetçiliğinin cihaz sınıfı doğruluğundan daha önemli olduğu tüketici elektroniği ve genel endüstriyel otomasyona yönelik orta tolerans dereceli küçük rulmanlar için kapasiteyi genişletti. Medikal veya havacılık uygulamaları için küçük rulmanlar tedarik eden alıcılar, genellikle birim maliyet farkına bakılmaksızın yerleşik hassas imalatçıları tercih etmeye devam ederler çünkü bu endüstrilerdeki tedarikçi kalifikasyonu ve izlenebilirlik gereklilikleri, kabul edilebilir kaynak havuzunu sınırlar. Sıkça Sorulan Mühendislik Soruları Tasarım ekiplerinin en sık sorduğu soruların kısa yanıtları Soru Kısa Cevap Küçük boyutlu bir rulman kurulumdan sonra yeniden yağlanabilir mi? Genellikle açık ve ekranlı tipler olabilir. Tamamen sızdırmaz minyatür rulmanlar genellikle sökülmeden yapılamaz, bu nedenle ömür boyu sızdırmaz bileşenler olarak kabul edilirler. Daha yüksek ABEC veya ISO derecesi her zaman daha uzun servis ömrü anlamına mı gelir? Doğrudan değil. Hassas kalite, çalışma doğruluğunu kontrol ederken yorulma ömrü daha çok yük, hız, yağlama ve malzeme temizliği ile kontrol edilir. Seramik hibrit küçük rulmanlar çelik rulmanların doğrudan yerine geçebilir mi? Çoğu durumda evet, ancak seramik bilyalar yük altında farklı davrandığından, değiştirmeden önce yatağın uyumu, ön yükleme ve yağlayıcı uyumluluğu yeniden doğrulanmalıdır. Küçük rulmanlarda en sık erken arızaya neden olan şey nedir? Kirliliğin girişi ve uygun olmayan kurulum kuvveti, hassas üretim hatası analizlerinde bildirilen en yaygın iki temel nedendir. Bakım ve Hizmet Ömrüyle İlgili Hususlar Küçük bir yatağın gerçekte ne kadar dayanacağını belirleyen pratik faktörler Kirlenme kontrolü Büyük bir rulmanda ihmal edilebilecek bir parçacığın boyutu, minyatür bir rulmandaki yuvarlanma yolu film kalınlığı ile karşılaştırılabilir olabileceğinden, küçük ölçekte daha önemlidir. Yağlayıcı migration sızdırmaz minyatür rulmanlarda zamanla meydana gelebilir, bu nedenle uzun servis uygulamaları için düşük sızıntı oranına sahip gres formülasyonları tercih edilir. Kurulum sırasındaki işlemler küçük yatak halkaları eşit olmayan presleme nedeniyle kalıcı olarak işaretlenebileceğinden, yuvarlanma elemanlarına kuvvet uygulamaktan kaçınılmalıdır. Termal genleşme uyumsuzluğu Montaj geniş bir sıcaklık aralığında çalışırken, yatak ile mahfazası arasındaki bağlantıların kontrol edilmesi gerekir; çünkü oda sıcaklığında doğru olan bağlantılar, çalışma sıcaklığında çok sıkı veya çok gevşek hale gelebilir. Titreşim izleme daha yüksek değerli montajlarda, bir arıza çevredeki bileşenlere yayılmadan önce yuvarlanma yolu yorgunluğunu erken tespit edebilir. Temel Çıkarımlar Küçük boyutlu rulmanlar, büyük endüstriyel rulmanların basitçe küçültülmüş versiyonları değildir. Tasarımları, malzeme seçimi ve tolerans kontrolü, mikron düzeyinde doğruluğun yükseltmeden ziyade temel beklenti olduğu hassas alet üretiminin mantığını takip eder. Boyut tanımı: dış çapları genellikle 30 milimetrenin altındadır, alet sınıfı rulmanlar ise 3 milimetrenin altındadır. Performans sürücüleri: yuvarlanma yolu geometrisi, yuvarlanma elemanı kalitesi, kafes malzemesi ve yağlamanın korunması, gerçek dünya performansını herhangi bir spesifikasyon numarasından daha fazla kontrol eder. Malzeme choice: genel kullanım için krom çelik, aşındırıcı ortamlar için paslanmaz ve yüksek hız veya kirlenmeye duyarlı prosesler için seramik hibrit. Tolerans derecesi: ABEC ve ISO sınıfları, varsayılan olarak mevcut en yüksek sınıfta seçilmemeli, montajın gerçek tükeniş bütçesiyle eşleştirilmelidir. Büyüme görünümü: tıbbi cihazlar, robot teknolojisi ve yarı iletken ekipmanlar, daha yüksek hassasiyet ve daha küçük ayak izi taşıyan rulman çözümlerine olan talebi artırmaya devam ediyor. Mühendisler ve alıcılar için genel ders, küçük boyutlu bir rulmanın diğer hassas alet bileşenlerine uygulanan aynı titizlikle belirtilmesi gerektiğidir. Bunu yalnızca delik boyutuna göre bir katalogdan seçilen bir ticari ürün olarak ele almak, kompakt hassas montajlarda aşağı yöndeki güvenilirlik sorunlarının en yaygın kaynağıdır. Tolerans derecesi, malzeme ve yağlamanın fiili çalışma gereksinimlerine göre bilinçli olarak seçildiği tasarlanmış bir bileşen olarak ele alınması, bir madeni paradan daha küçük bir parçanın hassas şekilde üretilmiş bir ürünün tamamının performansını güvenilir bir şekilde belirlemesine olanak tanır. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Doğrudan Cevap: Flanşlar Eksenel Konumlandırmayı Çözer ve Ekstra Donanım Gerektirmeden Montajı Kolaylaştırır A flanşlı rulman dış halkadan uzanan entegre bir bileziğe (flanş) sahip standart bir bilyalı veya makaralı rulmandır. Flanşın birincil görevi, yatağı eksenel olarak yatak deliği içerisine yerleştirmektir. çalışma sırasında şaft boyunca kaymasını veya kaymasını önler - aksi halde flanşsız standart rulmanların tutma halkaları, mahfazaya işlenmiş omuz basamakları veya ara parçalar ve kilitli somunlar kullanarak çözmesi gereken bir sorun. Pratik anlamda bu, flanşlı rulmanların bir montajda ihtiyaç duyulan bileşen sayısını azalttığı, mahfazanın işleme gereksinimlerini basitleştirdiği ve üretim süreçlerinde hizalamayı daha tekrarlanabilir hale getirdiği anlamına gelir. Konveyör makaraları, yazıcı mekanizmaları ve küçük motor gövdeleri gibi uygulamalarda, standart rulman ve tespit tertibatından tek flanşlı rulman kutusuna geçiş montajın o bölümündeki parça sayısını 2-4 bileşen kadar azaltın . Bu makalenin geri kalanında flanş tasarımının tam olarak hangi sorunları çözdüğü, nerede yetersiz kaldığı ve belirli bir uygulama için flanşlı ve standart rulmanlar arasında nasıl karar verileceği açıklanmaktadır. Sorun 1: Ek Donanım Olmadan Eksenel Konumlandırma Flanş tasarımının çözdüğü en acil sorun, ayrı tutma bileşenlerine ihtiyaç duymadan, yatağın muhafazaya göre sabit bir eksenel pozisyonda tutulmasıdır. Standart Rulmanlar Bu Sorunu Nasıl Ele Alıyor? Standart (flanşsız) bir rulmanla, dış halka düz bir silindirdir; bu, titreşim veya itme yükü altında delik ekseni boyunca kaymasını doğal olarak hiçbir şeyin engelleyemeyeceği anlamına gelir. Tasarımcılar genellikle bu sorunu, bir tarafta muhafazadaki işlenmiş bir omuz ve diğer tarafta bir tutma halkası, segman veya uç kapağıyla çözerler. Bu çözümlerin her biri ek işleme hassasiyeti ve montaj adımları gerektirir. Flanş Sorunu Doğrudan Nasıl Çözer? Flanşlı bir yatağın bileziği, yatak deliğinin yüzeyine aynı hizada oturarak kendi durdurucu görevini görür. Bu, mahfazanın kademeli bir delik yerine yalnızca düz, omuzsuz bir deliğe ihtiyaç duyduğu anlamına gelir — anlamlı derecede daha basit ve daha ucuz bir işleme operasyonu özellikle sac braketler veya enjeksiyonla kalıplanmış plastik bileşenler gibi ince duvarlı muhafazalarda, hassas bir iç omuzun işlenmesinin zor veya imkansız olduğu durumlarda. Sorun 2: İnce veya Yumuşak Muhafaza Malzemelerine Montaj Standart rulmanlar, güvenli bir presleme uyumunu sürdürmek için belirli miktarda muhafaza duvar kalınlığına ve malzeme sertliğine dayanır. Flanşlar bu varsayımın bozulduğu durumları ele alır. İnce Yataklar Standart Rulmanlar İçin Neden Sorunludur? Tüketici elektroniği, küçük cihazlar ve hafif makinelerde yaygın olarak kullanılan ince sac, plastik veya alüminyum muhafazaların kullanıldığı uygulamalarda, standart bir rulman tamamen dış halka ile delik arasındaki sıkı geçme bağlantısına dayanır. Muhafaza duvarı çok ince veya malzeme çok yumuşaksa, titreşim, termal döngü veya tekrarlanan yük döngüleri nedeniyle bu uyum zamanla gevşeyebilir ve yatağın pozisyonunun dışına çıkmasına neden olabilir. Flanş Nasıl Telafi Ediyor? Flanş doğrudan mahfaza yüzüne dayandığından (flanşlı mahfaza üniteleri durumunda genellikle flanş deliklerinden montaj vidalarıyla sabitlenir), yerinde kalmak için yalnızca sıkı geçmeye dayanmaz. Bu, flanşlı rulmanları özellikle uygun hale getirir plastik muhafazalar ve damgalı metal levha braketleri standart bir presle takılan yatağın nispeten kısa bir hizmet ömrü içinde gevşeyebileceği durumlarda. Sorun 3: Montajın Basitleştirilmesi ve Parça Sayısının Azaltılması Mekanik fonksiyonun ötesinde flanş tasarımının üretim verimliliği ve montaj işçiliği üzerinde doğrudan etkisi vardır. Kaynağa ve Stoka Daha Az Bileşen Eksenel tutma gerektiren standart bir rulman düzeneği, bir tutma halkasına, şafta veya deliğe işlenmiş uygun bir oluğa ve muhtemelen her biri kaynak, inceleme ve stoklama için ayrı bir parça numarası olan bir ara parçaya ihtiyaç duyabilir. Flanşlı rulman bunu tek bir bileşende birleştirir; malzeme listesi karmaşıklığını azaltır eksik veya uyumsuz donanımdan kaynaklanan montaj hatası riskini azaltır. Daha Hızlı Montaj Hattı Üretimi Yüksek hacimli üretimde her ilave sabitleme adımı çevrim süresini artırır. Çok adımlı tespit halkası kurulumunu tek bir yerleştirmeyle (veya ekleme artı birkaç vidayla) değiştirmek, her montaj döngüsünde ölçülebilir süreyi kısaltabilir; bu fark, üretim süreçlerinde onlarca veya yüzbinlerce ünitede önemli ölçüde birleşir. Problem 4: Çok Rulmanlı Sistemlerde Hizalamanın Korunması Konveyör sistemlerinde, yazıcı silindirlerinde ve doğrusal hareket düzeneklerinde yaygın olan tek bir şaftı destekleyen birden fazla rulmana sahip sistemler, flanş tasarımının çözmeye yardımcı olduğu özel bir hizalama sorunuyla karşı karşıyadır. Çok Noktalı Destekte Hizalama Sorunu Bir şaft iki veya daha fazla noktadan desteklendiğinde, her bir yatak konumunda eksenel konumdaki küçük farklılıklar bile yanlış hizalamaya yol açarak eşit olmayan yük dağılımına ve erken aşınmaya neden olabilir. Standart rulmanlar, birden fazla montaj noktasında tutarlı eksenel konumu korumak için tamamen gövde işleme doğruluğuna bağlıdır. Flanşlar Tekrarlanabilirliği Nasıl Artırır? Flanş yüzü tutarlı, kendi kendine yerleşen bir referans yüzeyi sağladığından, flanşlı rulmanlar birden fazla montaj noktasında konumsal tekrarlanabilirliği iyileştirin her bir muhafaza deliğinin omuzlu bir tasarım için ihtiyaç duyulan aynı sıkı toleransta işlenmesini gerektirmeden. Bu, aynı rulman ünitelerinin bir hat boyunca birçok istasyona monte edildiği modüler konveyör sistemlerinde flanşlı ünitelerin yaygın olmasının ana nedenidir. Flanş Tasarımının Yardımcı Olmadığı (Ve Hatta Dezavantaj Olabildiği) Yerler Flanşlı rulmanlar standart rulmanlara göre evrensel bir yükseltme değildir. Sınırlarını anlamak, faydalarını anlamak kadar önemlidir. Artan Radyal Ayak İzi Flanşın kendisi dış halka çapının ötesine malzeme ekler; bu, flanşlı bir yatağın eşdeğer bir standart rulmana göre daha fazla radyal alan kapladığı anlamına gelir. Alanın çok kısıtlı olduğu uygulamalarda (minyatür cihazlar, kompakt dişli takımları veya iç içe geçmiş montajlar) bu ilave ayak izi flanşlı tasarımları tamamen hariç tutabilir Aksi takdirde eksenel konumlandırma avantajının faydalı olacağı durumlarda bile. Flanş Arayüzünde Azaltılmış Yük Kapasitesi Flanş kalınlığına ve malzemesine bağlı olarak flanşın kendisi, ana yatak yapısına göre daha düşük bir yük toleransına sahiptir. Yüksek itme yükü uygulamalarında, tekrarlanan ağır eksenel yükleri absorbe etmek için yalnızca flanşa güvenmek, zamanla flanş deformasyonuna veya çatlamasına neden olabilir; bu, flanşlı rulmanların, ağır yük senaryolarında özel bir eksenel yatağın yerini almayacak şekilde, konumlandırma ve hafif ila orta düzeyde itme tutma için en uygun olduğu anlamına gelir. Daha Yüksek Birim Maliyet Flanşlı rulmanlar genellikle maliyet %10–25 daha fazla Flanşın oluşturulmasında gereken ek malzeme ve işleme nedeniyle aynı boyut ve kalitedeki eşdeğer bir standart rulmana kıyasla. Eksenel tutmanın mahfaza tasarımı yoluyla ucuz bir şekilde elde edilebildiği uygulamalar için (bir omzun dahil edilmesinin kolay olduğu basınçlı döküm metal mahfazalar gibi), basit bir tutma özelliğiyle eşleştirilmiş standart bir rulman daha ekonomik bir seçim olabilir. Flanşlı ve Standart Rulmanlar: Yan Yana Karşılaştırma Aşağıdaki tablo, hangi seçeneğin belirli bir tasarım senaryosuna daha iyi uyduğunu netleştirmeye yardımcı olmak için yukarıda tartışılan temel ödünleşimleri özetlemektedir. Temel tasarım faktörlerine göre flanşlı ve standart rulmanların karşılaştırılması Faktör Flanşlı Rulman Standart Rulman Eksenel Konumlandırma Flanş yüzü aracılığıyla kendiliğinden yerleşen Omuz, tespit halkası veya ara parçası gerektirir Konut İşleme Karmaşıklığı Alt (düz delik) Daha yüksek (omuzlu deliğe sıklıkla ihtiyaç duyulur) İnce/Yumuşak Muhafazalara Uygunluk Güçlü uyum Daha zayıftır, yalnızca girişim uyumuna dayanır Radyal Alan Gerekli Daha büyük (flanş çap ekler) Daha küçük, daha kompakt Ağır İtme Yükü Kapasitesi Orta (flanşın sınırları vardır) Eşleştirilmiş baskı yatağı tasarımına bağlıdır Birim Maliyet %10–25 daha yüksek Başlangıç çizgisi Yaygın Flanş Çeşitleri ve Neleri Çözmek İçin Tasarlandıkları Tüm flanşlı rulmanlar aynı değildir; farklı flanş konfigürasyonları biraz farklı montaj sorunlarını giderir. Tam Flanş Tam bir flanş, yatağın çevresi boyunca tamamen uzanarak maksimum eksenel tutma yüzeyi sağlar. Bu tip, kaykay tekerlekleri ve küçük konveyör makaraları gibi sürekli titreşimin olduğu uygulamalarda yaygındır; bu uygulamalarda, muhafaza yüzeyine tutarlı, çepeçevre temasın faydalı olduğu görülür. Oluklu (Kırık) Flanş Oluklu bir flanşta, genellikle yapıştırıcının veya ilave tutma bileşiğinin flanş yoluyla mahfazaya bağlanmasını sağlamak için flanş halkasına kesilmiş küçük boşluklar veya çentikler bulunur. Bu varyant, bazı yüksek titreşimli endüstriyel ekipmanlarda olduğu gibi, tek başına mekanik uyumun tamamen güvenilir olmadığı durumlarda kullanılır. Flanşlı Konut Üniteleri Rulmanın kendisinde bir flanş yerine, bazı tasarımlarda standart bir rulman ek parçasını barındıran ayrı bir flanşlı yastık bloğu veya flanş ünitesi kullanılır. Bunlar genellikle doğrudan bir çerçeveye veya duvara cıvatalamak için montaj deliklerini içerir ve farklı bir sorunu çözer: işlenmiş bir deliğe olan ihtiyacı tamamen ortadan kaldırır Bu, yüzeye montajın delik montajından daha pratik olduğu tarım ve malzeme taşıma ekipmanlarında yaygındır. Karar Çerçevesi: Standart yerine Flanşlı Seçilme Zamanı Yukarıdaki faktörleri bir araya getiren aşağıdaki çerçeve, belirli bir tasarım senaryosuna hangi rulman tipinin daha iyi uyduğunu belirlemeye yardımcı olur. Aşağıdaki durumlarda flanşlı rulmanları seçin: : mahfazanın ince duvarlı, plastik olması veya omuzla işlenmesi zor olması; eksenel konumlandırmanın birden fazla montaj noktasında tekrarlanabilir olması gerektiğinde; veya parça sayısını ve montaj süresini azaltmak bir öncelik olduğunda Aşağıdaki durumlarda standart rulmanları seçin: : radyal alan sıkı bir şekilde sınırlandırılmıştır; mahfaza bir omuzla kolayca ve hassas bir şekilde işlenebilir; veya uygulama, özel bir baskı yatağı düzenlemesi ile daha iyi idare edilen ağır, sürekli baskı yüklerini içeriyorsa Flanşlı konut ünitelerini düşünün tarım veya konveyör ekipmanlarında olduğu gibi, bir çerçeveye veya duvara yüzey montajının bir deliğin içine montajdan daha pratik olduğu durumlarda Son Özet Flanş tasarımı belirli ve iyi tanımlanmış bir dizi sorunu çözer: ekstra donanım gerektirmeden eksenel konumlandırma, ince veya yumuşak muhafaza malzemelerine güvenilir montaj, azaltılmış parça sayısı ve montaj karmaşıklığı ve çoklu yataklı sistemlerde iyileştirilmiş hizalama tekrarlanabilirliği. Bu avantajlar, daha büyük bir radyal ayak izi, bir şekilde sınırlı ağır itme kapasitesi ve mütevazı bir fiyat primi pahasına gelir. Mühendisler ve alıcılar için pratik çıkarım şudur: flanşlı rulmans are a targeted solution, not a universal upgrade . Muhafaza kısıtlamaları veya montaj verimliliği, kendi kendini konumlandıran eksenel tutmayı değerli hale getirdiğinde doğru seçimdirler ve kompakt radyal boyut veya ağır itme yükü kapasitesinin birincil tasarım etkeni olduğu durumlarda yanlış seçimdir. Alışkanlık nedeniyle her iki rulman tipini de varsayılan olarak kullanmak yerine belirli montaj ortamını ve yük profilini değerlendirmek, belirli bir uygulama için doğru seçimi yapmanın en güvenilir yolu olmayı sürdürüyor.

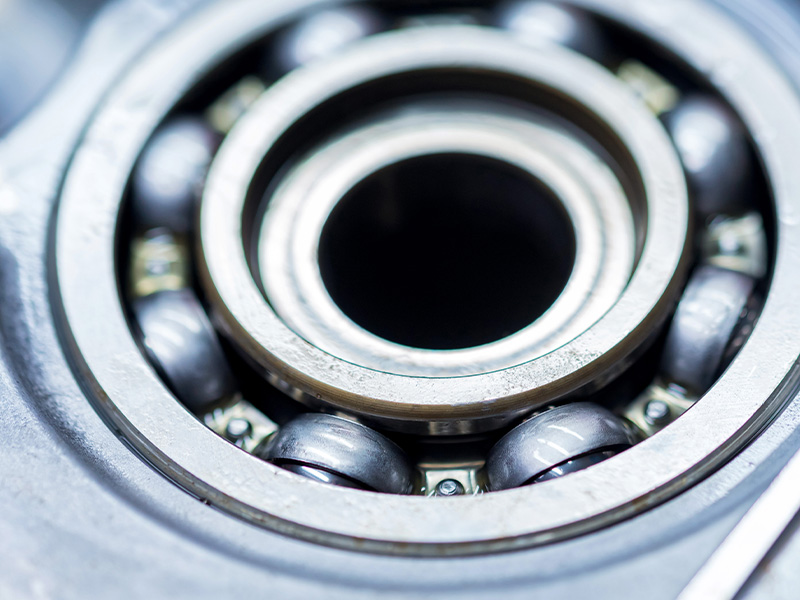

Doğrudan Cevap: Hassasiyet Sınıfını Mevcut En Yüksek Dereceyle Değil, Dönme Doğruluğu İhtiyaçlarıyla Eşleştirin Küçük motorlar, fanlar, oyuncaklar ve temel enstrümantasyon gibi genel amaçlı uygulamaların çoğu için ABEC 1 / ISO Normal sınıf minyatür rulmanlar yeterli ve en uygun maliyetli seçeneği temsil eder. Hassas aletler, tıbbi cihazlar veya optik ekipmanlar gibi daha yüksek dönme doğruluğu ve daha düşük titreşim gerektiren uygulamalar için, ABEC5 / ISO P5 sınıfı ortak orta yol standardıdır. Yalnızca aşırı doğruluk gerektiren uygulamalar (jiroskoplar, yüksek hızlı dişçi matkapları, havacılık aktüatörleri veya hassas ölçüm ekipmanları) maliyet avantajını haklı çıkarabilir. ABEC7 veya ABEC 9 / ISO P4 veya P2 sınıfı Doğrulukta marjinal, ancak bazen kritik bir iyileşme için standart sınıf eşdeğerlerinden 3-8 kat daha pahalıya mal olabilen rulmanlar. Birçok satın alma mühendisinin yaptığı temel hata, "güvenli olmak için" hassasiyet sınıfını gereğinden fazla belirtmektir; bu da ürün performansını iyileştirmeden satın alma maliyetini artırır. Aşağıdaki bölümler tam olarak hangi hassas sınıf ölçümlerini, ana sınıflandırma sistemlerinin nasıl karşılaştırıldığını ve somut tolerans verilerini kullanarak bir sınıf seçiminin gerçek uygulama gereksinimleriyle nasıl eşleştirileceğini açıklamaktadır. Gerçekte Hangi Hassasiyet Sınıfı Ölçüyor? Hassasiyet sınıfı tek bir sayı değil, birçok farklı boyut ve dönme özelliğini kapsayan standartlaştırılmış tolerans sınırları kümesidir. Gerçekte neyin ölçüldüğünü anlamak, bilinçli bir seçim yapmanın ilk adımıdır. Boyutsal Toleranslar Bu, nominal spesifikasyondan delik çapı, dış çap ve genişlikte izin verilen sapmayı kapsar. 3 mm'lik bir deliğe sahip minyatür bir rulman için, standart dereceli tolerans birkaç mikronluk sapmaya izin verebilirken, daha yüksek hassasiyet sınıfı bu aralığı önemli ölçüde daraltır ve bu da doğrudan presle geçme montajı tutarlılığı açısından önemlidir. Koşu Doğruluğu Buna radyal salgı (dönme sırasında şaftın merkezden ne kadar yalpaladığı) ve eksenel salgı (rulmanın dönme ekseni boyunca ne kadar kaydığı) dahildir. Koşu doğruluğu genellikle en önemli faktördür optik tarama ekipmanı veya hassas miller gibi titreşime veya konum doğruluğuna duyarlı uygulamalar için. Yuvarlanma Yolu ve Bilya Tekdüzeliği Daha yüksek hassasiyet sınıfları ayrıca, gürültü seviyesini ve dönüş düzgünlüğünü doğrudan etkileyen bilya çapı değişimi ve yuvarlanma yolu kanalı tutarlılığı üzerinde daha sıkı kontrol gerektirir. Bilyaların çapının 0,5 ila 3 mm kadar küçük olabileceği minyatür rulmanlarda, en küçük değişiklikler bile performans üzerinde standart boyutlu rulmanlara göre orantılı olarak daha büyük bir etkiye sahiptir. Başlıca Sınıflandırma Sistemlerinin Karşılaştırılması Satın alma mühendisleri sıklıkla iki paralel sınıflandırma sistemiyle karşılaşır ve aralarındaki karışıklık en yaygın kaynak bulma hatalarından biridir. Farklı üreticilerden veya bölgelerden gelen teklifleri karşılaştırırken bunların birbirleriyle nasıl eşleştiğini bilmek önemlidir. ABEC ve ISO Sınıflandırması Öncelikle Kuzey Amerika'da kullanılan ABEC (Dairesel Rulman Mühendisliği Komitesi) sistemi ve uluslararası olarak kullanılan ISO sistemi, rulmanları hassasiyete göre sınıflandırır ancak farklı numaralandırma kuralları kullanır. ABEC 1 kabaca ISO Normal sınıfına karşılık gelir Daha yüksek dereceler paralel olarak ilerlerken, ancak her zaman kesin sayısal karşılık gelmemektedir; bu nedenle, gerçek tolerans tablosunu kontrol etmeden yalnızca standart isme güvenmek, alıcı ve tedarikçi arasında uyumsuz beklentilere yol açabilir. ABEC ve ISO hassas sınıfları arasındaki yaklaşık yazışma ABEC Sınıfı ISO Eşdeğeri Göreceli Doğruluk Düzeyi Tipik Fiyat Çarpanı ABEC 1 Normal (P0) Standart 1x (temel) ABEC3 P6 Geliştirilmiş 1,3–1,8x ABEC 5 P5 Yüksek 2–3x ABEC 7 P4 Çok Yüksek 4–6x ABEC 9 P2 Ultra Yüksek 6–8x Neden ABEC Sayıları Tek Başına Hikayenin Tamamını Anlatmıyor? ABEC derecelendirmeleri öncelikle boyut ve çalışma toleranslarını tanımlar ancak iç boşluk, yağlama kalitesi veya kafes malzemesi gibi faktörleri doğrudan belirtmez; bunların tümü aynı zamanda gerçek dünya performansını da etkiler. Farklı üreticilere ait iki ABEC 5 rulman, gözle görülür derecede farklı performans gösterebilir Daha düşük dereceli bir yağlayıcı veya daha az tutarlı bir kafes tasarımı kullanılıyorsa, bu nedenle hassaslık sınıfı, kontrol edilecek tek özellik olarak değil, birkaç faktör arasında bir faktör olarak ele alınmalıdır. Hassasiyet Sınıfının Uygulama Gereksinimleriyle Eşleştirilmesi En verimli kaynak bulma kararı, geriye doğru çalışmaktan gelir: hangi sınıfın "kulağa doğru geldiğine" dair bir varsayımdan başlamak yerine, uygulamanızın gerçekte neye ihtiyacı olduğunu belirlemek. Adım 1: Dönüş Hızı Gereksinimlerini Belirleyin Boyutsal tutarsızlıklar daha yüksek RPM'lerde daha belirgin ve daha zararlı hale geldiğinden, daha yüksek dönme hızları genellikle daha sıkı hassasiyet sınıflarından yararlanır. Düşük titreşimli bir ortamda 10.000 RPM'nin altında çalışan bir minyatür rulman nadiren ABEC 1 veya ABEC 3'ten daha fazlasına ihtiyaç duyarken, dişçilik el aletleri veya küçük hassas miller gibi 30.000-50.000 RPM'yi aşan uygulamalar stabiliteyi korumak ve titreşimden kaynaklanan ısı oluşumunu en aza indirmek için genellikle ABEC 5 veya daha yüksek bir değere ihtiyaç duyar. Adım 2: Konumsal Doğruluk Toleransını Belirleyin Son uygulama optik lens aktüatörü, tarama aynası veya ölçüm cihazı gibi hassas konumlandırmayı içeriyorsa radyal ve eksenel salgı kritik hale gelir. Bu durumlarda, Birkaç mikronluk salgı bile çıkış aşamasında ölçülebilir bir hataya dönüşebilir ABEC 5 veya P5 sınıfını isteğe bağlı bir yükseltme yerine makul bir minimum başlangıç noktası haline getiriyor. 3. Adım: Gürültü ve Titreşim Hassasiyetini Değerlendirin Tüketici elektroniği ve tıbbi cihazlar genellikle katı akustik veya titreşim gereksinimlerine sahiptir. Daha yüksek hassasiyet sınıfları genellikle daha sıkı top tekdüzeliği ve daha düzgün yuvarlanma yolu yüzeyleri ile ilişkili olduğundan, bir sınıf düzeyine çıkmak çalışma gürültüsünü anlamlı ölçüde azaltabilir; bu, ham dönme doğruluğu birincil sorun olmasa bile işitme cihazı motorları veya taşınabilir tıbbi pompalar gibi uygulamalar için önemli bir husustur. Adım 4: Maliyeti Performans Marjıyla Karşılaştırın Daha yüksek hassasiyet sınıfları önemli bir maliyet primi taşıdığından, performans kazancının ölçülebilir ürün değerine dönüşüp dönüşmeyeceğinin hesaplanması faydalı olacaktır. Yüksek hacimde üretilen bir bileşen için ABEC 1'den ABEC 5'e gereksiz yere atlamak, son kullanıcıya hiçbir işlevsel fayda sağlamadan birim başına maliyete önemli miktarda katkı sağlayabilir; bu yaygın ve önlenebilir bir tedarik verimsizliğidir. Ortak Uygulama Kategorisine Göre Hassasiyet Sınıfı Aşağıdaki döküm, tipik minyatür rulman kullanım durumlarında yaygın olarak gözlemlenen endüstri uygulamalarını yansıtmaktadır ve spesifikasyon incelemesi sırasında pratik bir başlangıç referansı olarak hizmet edebilir. Oyuncaklar, düşük maliyetli fanlar, genel tüketici donanımı : ABEC 1 (ISO Normal) genellikle yeterlidir Küçük DC motorlar, ev aletleri bileşenleri : ABEC 1–3 çoğu gereksinimi kapsar Tıbbi cihazlar, hassas aletler, kamera lens mekanizmaları : ABEC 5 (ISO P5) ortak standarttır Dental ve cerrahi piyasemenler, yüksek hızlı miller : ABEC 7 (ISO P4) sıklıkla gereklidir Jiroskoplar, havacılık aktüatörleri, ultra hassas ölçüm araçları : ABEC 9 (ISO P2) bu son derece hassas durumlar için ayrılmıştır Satın Alma Mühendislerinin Kaçınması Gereken Yaygın Hatalar Deneyimli satın alma ekipleri bile hassaslık sınıfını belirlerken zaman zaman önlenebilir hatalara düşebilmektedir. Bu kalıpların farkında olmak, hem aşırı harcamayı hem de düşük performansı önlemeye yardımcı olur. "Sadece Güvende Olmak İçin" Aşırı Belirtme Daha önce belirtildiği gibi, belirli bir performans gerekçesi olmaksızın daha yüksek bir hassasiyet sınıfına geçilmesi, özellikle fiyat farkının büyük sipariş hacimleri arasında birleştiği ölçekte, rulman tedarikinde en yaygın ve maliyetli hatalardan biridir. İç Gümrükleme Sınıfının Göz ardı Edilmesi Hassasiyet sınıfı ve iç boşluk sınıfı (C2, CN, C3, vb.) bazen birleştirilen ayrı özelliklerdir. Uygulamanın termal ve uyum koşulları için yanlış boşluk sınıfıyla eşleştirilen yüksek hassasiyetli bir sınıf yine de düşük performansla sonuçlanabilir; dolayısıyla birinin diğerini belirlediğini varsaymak yerine her ikisi de birlikte belirtilmelidir. Tedarikçi Test Verileri Doğrulanmıyor Daha önce de belirtildiği gibi, hassas sınıf derecelendirmeleri üreticiler arasında gerçek dünyadaki tutarlılığa göre farklılık gösterebilir. Gerçek denetim raporlarının ve salgı testi verilerinin talep edilmesi Yalnızca belirtilen ABEC veya ISO sınıfına güvenmek yerine, toplu sipariş vermeden önce tedarikçinin ürününün iddia edilen toleransı gerçekten karşıladığını doğrulamanın güvenilir bir yoludur. Toplam Sahip Olma Maliyetine Bakış Titreşime bağlı aşınma nedeniyle zamanından önce arızalanan daha düşük hassasiyet sınıfına sahip bir rulman, garanti taleplerinde ve saha değiştirmelerde, önceden yapılan tasarruflardan daha fazla maliyete neden olabilir. Hassas sınıf kararları, yalnızca birim fiyatı değil, beklenen ürün ömrünü ve arıza maliyetini de hesaba katmalıdır. Şartname Belgeleri İçin Pratik Bir Kontrol Listesi Bir satın alma spesifikasyonu hazırlarken veya tedarikçilerden fiyat teklifi talep ederken aşağıdaki kontrol listesi, hassasiyet sınıfının açık ve net bir şekilde belgelenmesini sağlamaya yardımcı olur. Bölgesel etiketleme karışıklığını önlemek için hem ABEC hem de ISO eşdeğer sınıfını açıkça belirtin İç boşluk sınıfını hassaslık sınıfından ayrı olarak belirtin Yalnızca sınıf adını değil, mikron cinsinden radyal ve eksenel salgı değerlerini de isteyin Hassasiyet sınıfının yanı sıra kafes malzemesini ve yağlama tipini doğrulayın Tam üretim hacmine geçmeden önce örnek parti inceleme raporu isteyin Nihai Öneriler Minyatür rulmanlar için doğru hassasiyet sınıfını seçmek, mevcut en yüksek kaliteyi varsayılan olarak kullanmak yerine, sonuçta uygulamanın tolerans gerekliliklerini uygun standartla eşleştirmeye dayanır. Temel karar noktalarını özetlemek gerekirse: Genel amaçlı, düşük hızlı uygulamalar için ABEC 1 / ISO Normal'i kullanın maliyet verimliliğinin öncelikli olduğu yer Anlamlı konum doğruluğu veya gürültü hassasiyeti gereksinimleri olan uygulamalar için ABEC 5 / ISO P5'i ayırın ABEC 7 ve ABEC 9'u, performans kazanımının ölçülebilir olduğu gerçekten yüksek hızlı veya ultra hassas kullanım durumlarıyla sınırlandırın Her zaman hassas sınıfın yanı sıra boşluk sınıfını, kafes malzemesini ve yağlamayı belirtin Yalnızca etiketlemeye güvenmek yerine, tedarikçi tolerans iddialarını gerçek test verileriyle doğrulayın Bu yapılandırılmış, gereksinim odaklı yaklaşımı uygulayarak, satın alma mühendisleri hem eksik belirlemenin neden olduğu performans riskinden hem de gereğinden fazla belirlemenin gereksiz maliyetinden kaçınabilir; bu da hem teknik açıdan sağlam hem de ticari açıdan verimli bir rulman seçimine yol açabilir.

Doğrudan Cevap: Sabit Bilyalı Rulman, Basit, Verimli Bilya ve Yuvarlanma Yolu Tasarımı Kullanarak Hem Radyal hem de Eksenel Yükleri Destekler A sabit bilyalı rulman basit bir yapı etrafında inşa edilmiş bir tür yuvarlanma elemanıdır: bir iç halka, bir dış halka, bir dizi çelik bilya ve bilyaları eşit aralıklarla tutan bir kafes. Tanımlayıcı özellik, hem iç hem de dış yuvarlanma yollarına işlenmiş derin, kesintisiz oluktur Bu, rulmanın radyal yükleri (şafta dik kuvvetler) ve veyata dereceli eksenel yükleri (şaft boyunca kuvvetler) her iki yönde taşımasına olanak tanır; diğer birçok rulman tipinin ek bileşenler olmadan yapamayacağı bir şeydir. Yük çok yönlülüğü, düşük sürtünme ve mekanik basitliğin bu birleşimi, sabit bilyalı rulmanların tahmini Dünya çapında kullanılan tüm rulmanların %80'inden fazlası elektrik motorları, ev aletleri, otomotiv bileşenleri ve genel endüstriyel makinelerde. Bu kılavuzun geri kalanı iç yapıyı parça parça ele alıyor, çalışma prensibinin gerçek performansa nasıl dönüştüğünü açıklıyor ve belirli bir uygulama için hangi varyantın doğru olduğunu belirleyen pratik faktörleri kapsıyor. Sabit Bilyalı Rulmanın Temel Bileşenleri Yapıyı anlamak, rulmanı her biri ayrı bir mekanik rol oynayan dört ana bileşene ayırmakla başlar. İç Halka ve Dış Halka İç halka dönen mile monte edilirken, dış halka sabit mahfazaya takılır. Her iki halka da bilyaların eğriliğine yakından uyan kavisli bir oluk (yuva yolu) ile işlenir - tipik olarak oluk yarıçapı, genellikle olarak bilinen bir faktörle, bilya yarıçapından biraz daha büyüktür. oskülasyon oranı, genellikle %51-54 civarında top çapı. Bu yakın uyumluluk, rulmanın gerilimi tek bir noktada yoğunlaştırmak yerine yükü daha geniş bir temas alanı boyunca eşit şekilde dağıtmasına olanak tanıyan şeydir. Toplar Toplar, iç ve dış yuvarlanma yolları arasında yer alan yuvarlanma elemanlarıdır. Tipik olarak yüksek karbonlu krom çelikten (AISI 52100 gibi) üretilirler ve hassas dereceli rulmanlar için genellikle mikronun onda birkaçı kadar hassas toleranslara kadar taşlanırlar. Bilyalar yuvarlanma yollarıyla (makaralı rulmanlarda olduğu gibi hat teması yerine) nokta teması sağladığından sürtünme en aza indirilir; bu da yüksek hızlı uygulamalarda sabit bilyalı rulmanların tercih edilmesinin temel nedenidir. Kafes (Tutucu) Kafes, topları yuvarlanma yolu çevresinde eşit aralıklarla tutarak, dönüş sırasında bir arada kümelenmelerini veya birbirleriyle çarpışmalarını önler. Kafesler tipik olarak damgalanmış çelikten, işlenmiş pirinçten veya kalıplanmış polimerden (naylon 66 gibi) yapılır; malzeme seçimi hız gereksinimlerine ve çalışma sıcaklığına bağlıdır; örneğin polimer kafesler, hafiflikleri ve düşük ataletleri nedeniyle yüksek hızlı uygulamalarda yaygındır. Mühürler ve Kalkanlar (İsteğe Bağlı) Birçok sabit bilyalı rulman, yağlayıcıyı içeride ve kirletici maddeleri dışarıda tutmak için bir veya her iki tarafta contalar veya korumalar içerir. Bunlar, rulmanın parça numarasındaki son eklerle gösterilir; örneğin -2RS (her iki tarafta lastik contalar) or -2Z (her iki tarafta metal kalkanlar) ve aralarındaki seçim hem sızdırmazlık performansını hem de maksimum çalışma hızını etkiler. Çalışma Prensibi Yük Kapasitesine Nasıl Dönüşür? Sabit bilyalı rulmanın mekanik davranışı, bilyaların yük altında kavisli yuvarlanma yollarıyla nasıl etkileşime girdiğine bağlıdır. Radyal Yük Taşıma Şafta radyal bir kuvvet uygulandığında, bu kuvvet iç halkadan bilyalara ve dış halkadan mahfazanın içine iletilir. Yuvarlanma yolu derin ve sürekli olduğundan, bilya ile yuvarlanma yolu arasındaki temas bölgesi, bilyalar yük bölgesinde dönerken bile sabit kalır ve rulmanın boyutuna göre önemli miktarda radyal yük taşımasına olanak tanır. Eksenel (İtme) Yük Taşıma Sabit oluk tasarımı aynı zamanda rulmanın eksenel yüklere her iki yönde de direnmesine olanak tanır; bu durum, genellikle itme kuvvetini rulman başına yalnızca bir yönde idare eden açısal temaslı rulmanların aksinedir. Ancak bu kapasite sınırlıdır. sabit bilyalı rulmans are generally rated to handle axial loads up to roughly 50–70% of their radial load rating iç geometriye ve boşluk sınıfına bağlıdır; bu nedenle ağır, sürekli itme yüklerine sahip uygulamalar genellikle bunları özel eksenel rulmanlarla eşleştirir. İç Boşluk ve Performansa Etkisi İç boşluk (yük uygulanmadan önce bilyalar ve yuvarlanma yolları arasındaki küçük miktardaki oynama) gürültüyü, titreşimi ve yük dağılımını doğrudan etkiler. Standart boşluk sınıfları (C2, CN, C3, C4, C5, en sıkıdan en gevşeke) beklenen çalışma sıcaklığı ve uyum toleransları gibi faktörlere göre seçilir; örneğin, şaftın daha sıkı oturması, kurulum sırasında ortaya çıkan boşluk azalmasını telafi etmek için genellikle biraz daha gevşek bir iç boşluk sınıfı gerektirir. Tasarım Neden Yüksek Dönüş Hızlarına Olanak Sağlıyor? Sabit bilyalı rulmanların pratikte en önemli özelliklerinden biri, iki yapısal faktöre bağlı olarak yüksek dönme hızlarında çalışabilme yetenekleridir. Nokta Teması Sürtünmeyi Azaltır Bilyalar yuvarlanma yoluna bir çizgi boyunca değil tek bir noktada temas ettiğinden, yuvarlanma sürtünmesi, makaralı tip rulmanlara kıyasla önemli ölçüde daha düşüktür. Bu daha düşük sürtünme, yüksek hızlarda doğrudan daha düşük ısı üretimi anlamına gelir; bu nedenle elektrikli motor şaftları, iş mili düzenekleri ve yüksek hızlı fanlar gibi uygulamalarda sabit bilyalı rulmanlar standart seçimdir. Uygulamada Hız Değerleri Üreticiler genellikle her rulman boyutu için genellikle "dN değeri" (milimetre cinsinden delik çapının RPM cinsinden dönüş hızıyla çarpımı) ile ifade edilen sınırlayıcı bir hız değeri yayınlar. Standart dereceli sabit bilyalı rulmanlar genellikle 300.000–500.000 aralığında dN değerlerine ulaşır seramik bilyalara veya optimize edilmiş kafes tasarımlarına sahip özel yüksek hızlı varyantlar bunu önemli ölçüde aşabilir. Belirli bir uygulama için gerçek sınırlama hızı aynı zamanda büyük ölçüde yağlama tipine, soğutmaya ve yük koşullarına da bağlıdır. Ortak Varyantlar ve Yapısal Olarak Nasıl Farklılaştıkları Temel prensip tutarlı kalsa da, farklı uygulama ihtiyaçlarını karşılamak için çeşitli yapısal farklılıklar mevcuttur. Yaygın sabit bilyalı rulman çeşitleri ve bunların yapısal farklılıkları Varyant Yapısal Özellik Tipik Kullanım Durumu Açık Tip Mühür veya kalkan yok Harici yağlama sistemli uygulamalar Korumalı (Z / 2Z) Metal kalkan, temassız Orta düzeyde kirlilik, daha yüksek hız toleransı Mühürlü (RS / 2RS) Kauçuk conta, hafif temas Gres tutmayı gerektiren tozlu veya nemli ortamlar Doldurma Yuvası Tipi Yuvarlanma yolu omuzlarında çentik kesilmiş Artan radyal yük kapasitesi için daha yüksek bilya sayısı Flanşlı Tip Entegre dış halka flanşı Muhafaza deliklerinde basitleştirilmiş eksenel konumlandırma Yağlama: Sonradan Düşünülen Bir Düşünce Değil, Yapısal Bir Gereksinim Yağlama, basit bir bakım eklentisi değil, rulmanın çalışma prensibinin pratikte nasıl işlediğinin ayrılmaz bir parçasıdır. Yağlayıcı Filmin Rolü Yük altında ince bir yağlayıcı film, bilye yüzeyini yuvarlanma yolu yüzeyinden ayırır; bu olay elastohidrodinamik yağlama (EHL) olarak bilinir. Bu film, genellikle bir mikronun yalnızca bir kısmı kalınlığındadır. , doğrudan metal-metal temasını önler, bu da rulmanın yüzey hasarı nedeniyle zamanından önce yıpranması yerine nominal yorulma ömrüne ulaşmasını sağlar. Gres ve Yağ Yağlaması Çoğu sızdırmaz sabit bilyalı rulman, normal koşullar altında rulmanın çalışma ömrüne yetecek miktarda gresle önceden paketlenmiş olarak gelir. Yağlı yağlama ise aksine, takım tezgahı milleri veya türbin yardımcı sistemleri gibi sürekli sirkülasyon ve soğutmanın gerekli olduğu yüksek hızlı veya yüksek sıcaklıktaki uygulamalar için kullanılır. Yapısal Avantajlara Dayalı Tipik Uygulamalar Yukarıda açıklanan yapısal özellikler, sabit bilyalı rulmanların neden bu kadar geniş bir endüstri yelpazesinde kullanıldığını doğrudan açıklamaktadır. Elektrik motorları : Düşük sürtünme ve orta düzeyde eksenel yük kapasitesi, orta ila yüksek hızlarda sürekli dönüşe uygundur Ev aletleri : Kompakt boyut ve düşük gürültülü çalışma, çamaşır makinelerine, fanlara ve karıştırıcılara uygundur Otomotiv bileşenleri : Yalıtılmış modeller tekerlek göbeklerinde, alternatörlerde ve aksesuar tahriklerinde kirlenmeye karşı dayanıklıdır Endüstriyel dişli kutuları ve pompalar : kombine radyal ve eksenel yük taşıma, birden fazla rulman tipine olan ihtiyacı azaltır Konveyör sistemleri : Sağlam sızdırmazlık seçenekleri, sürekli çalışmada toz ve döküntülere karşı koruma sağlar Yapıdan Kaynaklanan Temel Seçim Faktörleri İç yapının anlaşılması, belirli bir uygulama için rulman seçerken hangi spesifikasyon ayrıntılarının en önemli olduğu konusunda doğrudan bilgi sağlar. Delik Boyutu ve Yük Değeri Rulman deliği boyutu şaft çapına uygun olmalıdır; dinamik ve statik yük değerleri (üretici kataloglarında listelenmiştir), rulmanın, genellikle L10 yorulma ömrü formülü kullanılarak hesaplanan uygun bir hizmet ömrü marjıyla beklenen çalışma kuvvetlerini karşılayıp karşılayamayacağını belirler. Hassasiyet Sınıfı Hassasiyet sınıfları (ABEC veya ISO P0–P6 sistemleri) boyutsal ve dönme doğruluğunu tanımlar. Standart dereceli rulmanlar (ABEC 1 / ISO P0) çoğu genel endüstriyel kullanım için yeterlidir Daha yüksek hassasiyet dereceleri, dönme doğruluğunun doğrudan ürün kalitesini etkilediği hassas takım tezgahları gibi uygulamalar için ayrılmıştır. Sızdırmazlık Gereksinimleri Çalışma ortamı açık, korumalı ve sızdırmaz tipler arasındaki seçime rehberlik etmelidir; temiz, iyi yağlanmış bir ortamda sızdırmaz bir rulman kullanmak gereksiz sürtünmeye neden olurken, tozlu bir ortamda açık bir rulman kullanmak servis ömrünü önemli ölçüde kısaltır. Son Özet Sabit bilyalı rulmanlar, yaygın kullanımlarını yapısal olarak basit ancak mekanik olarak etkili bir tasarımla sağlar: nokta temaslı bilyaların düşük sürtünmeyle hem radyal hem de orta dereceli eksenel yükleri taşımasına olanak tanıyan derin, sürekli bir yuvarlanma yolu oluğu. Bu yapıyı anlamak birkaç pratik çıkarımı açıklığa kavuşturur: Derin yuvarlanma yolu oluğu, bu rulman tipini tek yönlü eksenel rulmanlardan ayıran, çift yönlü eksenel yük desteğine olanak sağlayan özelliktir. Bilyalar ve yuvarlanma yolları arasındaki nokta teması sürtünmeyi en aza indirerek yüksek dönüş hızlarını destekler Yağlama isteğe bağlı değildir; elastohidrodinamik film, nominal yorulma ömrüne ulaşmanın merkezinde yer alır Sızdırmazlık tipi, hassasiyet sınıfı ve iç açıklığın tamamı spesifik çalışma ortamına uygun olmalıdır Yapı ve çalışma prensibine ilişkin bu temel anlayışla, belirli bir makine veya sistem için doğru sabit bilyalı rulmanın seçilmesi, bu yapısal özelliklerin rulmanın çalışırken karşılaşacağı gerçek yük, hız ve çevre koşullarıyla eşleştirilmesi meselesi haline gelir.

Doğrudan Cevap: Yük Kapasitesi Karşılaştırması Ham yük kapasitesi açısından, Silindirik Makaralı Rulman genellikle daha iyi performans gösterir Sabit Bilyalı Rulman özellikle radyal yükler altında. Bunun nedeni, makaralı rulmanların yuvarlanma elemanları ile yuvarlanma yolu arasındaki hat temasını kullanarak yükü daha geniş bir yüzey alanına dağıtmasıdır; Sabit Bilyalı Rulman ise stresi daha küçük bir bölgede yoğunlaştıran nokta temasına dayanır. Sonuç olarak, aynı delik boyutu için Silindirik Makaralı Rulman tipik olarak radyal yükleri kaldırabilir. %30 ila %50 daha yüksek karşılaştırılabilir bir Sabit Bilyalı Rulmandan daha iyidir. Bununla birlikte, Sabit Bilyalı Rulman, birleşik radyal ve eksenel yüklerin yanı sıra daha yüksek dönme hızları ve daha düşük sürtünme gerektiren uygulamalarda açık bir avantaja sahiptir. İkisi arasında seçim yapmak sonuçta yükün yönüne ve büyüklüğüne, gereken hıza ve mevcut kurulum alanına bağlıdır. Aşağıda, bu farklılıkların ardındaki teknik gerekçeleri açıklıyoruz ve doğru rulman tipinin seçilmesine yönelik pratik rehberlik sağlıyoruz. Temas Geometrisi Neden Yük Kapasitesini Belirler? Bu iki rulman türü arasındaki temel fark, yuvarlanma elemanlarının iç ve dış yuvarlanma yollarıyla nasıl etkileşimde bulunduğunda yatmaktadır. Sabit Bilyalı Rulman, yuvarlanma yoluna tek bir noktada temas eden küresel bilyalar kullanır. bir tek sıralı sabit bilyalı rulman radyal ve sınırlı eksenel yük desteğinin dengeli bir kombinasyonunu sunan en yaygın konfigürasyondur, ancak nokta teması doğası gereği, gerilim yoğunlaşması erken aşınma veya deformasyona neden olmadan önce ne kadar yükün aktarılabileceğini sınırlar. Silindirik Makaralı Rulman ise bunun aksine, yuvarlanma yolu ile hat teması sağlayan silindirik makaralar kullanır. Bu hat teması, uygulanan yükü çok daha geniş bir yüzeye yayarak birim alan başına temas gerilimini önemli ölçüde azaltır. Bu nedenle Silindirik Makaralı Rulmanlar, radyal yüklerin önemli olduğu ve eksenel yüklerin minimum olduğu veya hiç olmadığı dişli kutuları, haddehaneler ve büyük elektrik motorları gibi ağır hizmet tipi endüstriyel makinelerde tercih edilen seçimdir. Stres ve Yorgunluk Yaşamı Silindirik Makaralı Rulmanlarda daha düşük temas gerilimi, ağır radyal yükler altında doğrudan daha uzun yorulma ömrü anlamına gelir. Standart rulman ömrü hesaplamalarına göre (L10 yorulma ömrü modeline dayalı olarak), bir Silindirik Makaralı Rulman, nominal dinamik yük kapasitesi yaklaşık %40 daha yüksek Aynı çalışma hızı ve yağlama koşulları varsayıldığında, aynı boyuttaki Sabit Bilyalı Rulmanlardan daha fazla. Yük Kapasitesi Veri Karşılaştırması Aşağıdaki tablo, ortak endüstri referans değerlerine dayalı olarak karşılaştırılabilir delik boyutuna sahip rulmanlar için tipik dinamik yük değeri farklılıklarını göstermektedir. Delik Boyutu (mm) Sabit Bilyalı Rulman (kN) Silindirik Makaralı Rulman (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 Karşılaştırılabilir delik boyutları için yaklaşık dinamik yük değerleri, Silindirik Makaralı Rulmanların radyal yükleme altında genel kapasite avantajını göstermektedir. Gerçek yük değerleri seriye, kafes tasarımına ve malzeme kalitesine göre değiştiği için bu rakamlar mutlak olmaktan ziyade temsilidir. Yine de model tutarlıdır: delik boyutu arttıkça, iki rulman türü arasındaki radyal yük kapasitesindeki boşluk daha da genişleme eğilimi gösterir. Eksenel Yük Taşıma: Sabit Bilyalı Rulmanların Mükemmel Olduğu Yer Silindirik Makaralı Rulmanlar saf radyal yük senaryolarında hakim olsa da, flanşlarla özel olarak tasarlanmadıkça veya ayrı bir eksenel rulmanla birleştirilmedikçe eksenel (itme) yükleri destekleme konusunda büyük ölçüde yetersizdirler. bir Aksine, Sabit Bilyalı Rulman her iki yöndeki eksenel yükleri destekleyebilir Radyal yüklerle eş zamanlı olarak çalışır, bu da şaft yüklemesinin tamamen radyal olmadığı uygulamalarda onu çok daha çok yönlü hale getirir. Bu özellikle elektrik motorları, fanlar, pompalar ve ev aletleri için geçerlidir; burada tek sıralı sabit bilyalı rulmanlar genellikle ikincil bir baskı yatağına olan ihtiyacı ortadan kaldırdığı, tasarımı basitleştirdiği ve genel sistem maliyetini düşürdüğü için özel olarak seçilir. Tipik Eksenel-Radyal Yük Oranı Sabit Bilyalı Rulman: Genellikle eksenel yükleri kaldırabilir %50 ila %70 iç açıklığa ve temas açısına bağlı olarak radyal yük kapasitesinin. Silindirik Makaralı Rulman: Standart konfigürasyonlarda eksenel yük kapasitesi minimum veya sıfırdır; herhangi bir itme desteği için flanşlı veya özel tasarımlar gerektirir. Hız Kabiliyeti ve Yükle İlişkisi Yük kapasitesi hızdan bağımsız olarak mevcut değildir. Sabit Bilyalı Rulman, nokta teması nedeniyle daha az sürtünme oluşturarak, daha yüksek dönme hızları daha hafif yükler altında. Silindirik Makaralı Rulman, daha ağır yükleri taşıma kapasitesine sahip olmasına rağmen, daha geniş temas alanı nedeniyle yüksek hızlarda daha fazla ısı üretme eğilimindedir; bu da, gelişmiş yağlama veya soğutma uygulanmadığı sürece etkin hız oranını düşürebilir. Bu, pratik bir değiş tokuş yaratır: iş milleri veya küçük motorlar gibi orta dereceli yüklerle yüksek hız gerektiren uygulamalar genellikle tek sıralı sabit bilyalı rulmanları tercih ederken, endüstriyel dişli kutuları gibi orta hızlarda ağır radyal yükler gerektiren uygulamalar Silindirik Makaralı Rulmanları tercih eder. Pratik Seçim Kuralları Bu iki rulman türü arasında seçim yapmak, uygulamanın yük profilinin net bir şekilde anlaşılmasına dayanmalıdır. Aşağıdaki hususlar karara rehberlik edebilir. Yükün tamamen radyal mi, tamamen eksenel mi yoksa birleşik mi olduğunu belirleyin. Kombine yükler genellikle Sabit Bilyalı Rulmanları tercih eder. Radyal yükün büyüklüğünü değerlendirin. Minimum eksenel bileşene sahip ağır radyal yükler, Silindirik Makaralı Rulmanları tercih eder. Daha yüksek hızlar genellikle daha düşük sürtünme nedeniyle tek sıralı sabit bilyalı rulmanları tercih ettiğinden gerekli dönüş hızını değerlendirin. Silindirik Makaralı Rulmanlar eşdeğer yük kapasitesi için genellikle biraz daha fazla radyal alan gerektirdiğinden alan kısıtlamalarını göz önünde bulundurun. Sabit Bilyalı Rulmanlar genellikle küçük yanlış hizalamalara ve daha az sıklıkta yağlama döngülerine karşı daha toleranslı olduğundan, bakım ve yağlamaya erişim faktörü. Temel Farklılıkların Özeti karakteristik Sabit Bilyalı Rulman Silindirik Makaralı Rulman Radyal Yük Kapasitesi Orta Yüksek Eksenel Yük Kapasitesi Orta (Bidirectional) Minimal veya Yok Hız Yeteneği Yüksek Orta Yanlış Hizalama Toleransı Daha iyi Sınırlı Sabit Bilyalı Rulmanlar ve Silindirik Makaralı Rulmanlar arasındaki dengeleri özetleyen genel performans karşılaştırması. Sonuç olarak, her iki rulman tipi de evrensel olarak üstün değildir. Silindirik Makaralı Rulman saf radyal yük kapasitesinde kazanır , bu arada Sabit Bilyalı Rulman daha fazla çok yönlülük sunar birleşik yükleme koşullarında, daha yüksek hızlarda ve daha basit kurulumda. Tek sıralı sabit bilyalı rulman, en yaygın kullanılan rulman türlerinden biri olmayı sürdürüyor çünkü bu faktörleri geniş bir yelpazedeki genel amaçlı endüstriyel ve ticari uygulamalarda etkili bir şekilde dengeliyor. Referanslar / Kaynaklar AMAÇ Endüstriyel. Sabit Bilyalı Rulman Kılavuzu: 6200/6300, Contalar ve Markalar. aimindustrial.com.au(2025). Ningbo Sanya Bearing Co., Ltd. Yivli ve Sabit Bilyalı Rulmanlar: Temel Farklılıklar ve Uygulamalar. sanyabearing.com Zambak Taşıyan. Oynak ve Silindirik Makaralı Rulmanlar: Mühendis Kılavuzu. blog.lily-bearing.com RulmanBeyin. Bilyalı Rulman ve Makaralı Rulman: Hangisi Ne Zaman Kullanılmalı? rulmanbrain.com

Flanşlı Rulmanlar Ne İşe Yarar? A flanşlı rulman Dönen bir şaftı destekler ve onu sabit bir eksenel konumda kilitler , dış halka üzerinde doğrudan bir çerçeveye, duvara veya muhafazaya cıvatalanan yerleşik bir dudak veya bilezik (flanş) kullanılarak. Ayrı bir yatağa ve bir montaj braketine ihtiyaç duymak yerine, flanşın kendisi montaj arayüzü haline gelir, bu da montajı kolaylaştırır ve yatağın itme yükü altında yanlara doğru kaymasını önler. Pratik anlamda, flanşlı bir rulman aynı anda üç iş yapar: Şaftın düşük sürtünmeyle dönmesini sağlar, şafta baskı yapan radyal yükü taşır ve aksi takdirde rulmanı yerinden itecek eksenel (yan yana) kuvvetlere direnç gösterir. Bu kombinasyon, flanşlı tasarımların, rulmanların bir mile basitçe bastırılmak yerine dik olarak monte edilmesi gereken konveyörlerde, dişli kutularında, pompalarda ve motorlarda bu kadar sık ​​görülmesinin nedenidir. Flanş Rulman Performansını Nasıl Değiştirir? Flanş başlı başına ayrı bir yatak tipi değildir; bilyalı rulman, makaralı rulman veya düz burç gibi mevcut bir rulmana eklenen bir seçenektir. Flanşın eklenmesi yatağın davranışını üç spesifik şekilde değiştirir. Eksenel Kilitleme Şaftın uzunluğu boyunca herhangi bir kuvvet itilirse flanş, yatağın kaymasını durduran bir omuz görevi görür. Bu, tekrarlanan itme kuvvetinin flanşsız bir yatağın kademeli olarak yerinden çıkmasına neden olduğu konveyör tahrikleri gibi sık sık çalışıp duran ekipmanlarda kritik öneme sahiptir. Titreşim Direnci Flanş cıvataları doğrudan mahfazaya cıvatalandığından, titreşim altında gevşemeye, düz müdahale veya yapışkan bağlantıya göre daha iyi direnç gösterir. Bu, sürekli titreşime ve ısı döngüsüne maruz kalan otomotiv bileşenlerinin sıklıkla düz presle geçmeli tasarımlar yerine flanşlı rulmanları tercih etmesinin bir nedenidir. Basitleştirilmiş Montaj Flanşlı bir rulman, ayrı bir delik veya muhafaza cebi işlenmeden düz bir yüzeye doğrudan cıvatalanabilir. Bu, hem yüksek hacimli üretim hatlarında hem de saha onarımlarında önemli olan montaj adımlarını ve parça sayısını azaltır. İç Tasarıma Göre Ana Flanşlı Rulman Çeşitleri Flanş birkaç farklı iç yatak yapısına eklenebilir ve iç tasarımın seçimi yük kapasitesini, hız değerini ve maliyeti belirler. Dört dahili tip en yaygın olanıdır. Tür Yük Taşıma Tipik Kullanım Düz (kaymalı) yatak Düşük ila orta dereceli radyal, kayan kontak Ev aletleri, hafif makineler Silindirik makaralı rulman Yüksek radyal, orta düzeyde itme kuvveti Dişli kutuları, endüstriyel sürücüler Oynak makaralı rulman Yüksek radyal ve eksenel, kendinden hizalamalı Konveyörler, ağır tarım ekipmanları Konik makaralı rulman Yüksek kombine radyal ve itme kuvveti Araç göbekleri, ağır hizmet tipi dişli tahrikleri Flanşlı bir mahfazanın içinde kullanılan yaygın iç yatak tasarımlarının karşılaştırılması Oynak makaralı rulmanlar özellikle flanş monteli ünitelerde yaygındır çünkü namlu şeklindeki makaraları, uzun konveyör çalışmalarında veya kusurlu düz bir çerçeveye cıvatalanan ekipmanlarda sık görülen bir sorun olan küçük şaft yanlış hizalamasını tolere eder. Montaj Cıvatası Desenine Göre Flanşlı Rulman Çeşitleri Flanşlı rulmanlar, iç yuvarlanma elemanından ayrı olarak, flanşın sahip olduğu montaj deliği sayısına göre de sınıflandırılır; çünkü bu, montajın kendisinin ne kadar eksenel ve radyal yüke dayanabileceğini belirler. 2 cıvatalı flanş: Karşıt taraflarda iki delik, elmas veya kanat şeklinde muhafaza. Hafif ila orta yüklere ve yavaş dönen konveyör sistemlerine uygundur. 3 cıvatalı flanş: Orta derecede yüklü döner ekipmanlarda kullanılan, muhafazanın dönmesine karşı daha fazla direnç sağlayan üçgen cıvata modeli. 4 cıvatalı flanş: Daha ağır yüklerde ve pompalar ve fan düzenekleri gibi yüksek titreşimli ekipmanlarda kullanılan, en sağlam montajı sağlayan kare veya yuvarlak desen. Genel bir kural olarak, daha fazla montaj cıvatası, mahfaza üzerindeki bükme kuvvetlerine karşı daha iyi direnç anlamına gelir; bu nedenle, daha ağır veya daha hızlı ekipmanlar, iç yatağın kendisi daha hafif bir montajı tolere edebilse bile 4 cıvatalı flanşları belirtme eğilimindedir. Sektörlerdeki Ortak Uygulamalar Flanşlı rulmanlar, şaftın aynı hizada monte edilmek yerine duvardan, çerçeveden veya plakadan desteklenmesi gereken her yerde bulunur. Tipik örnekler şunları içerir: Malzeme taşıma ve bagaj taşımada rulman cıvatalarının doğrudan çerçeve rayına bağlandığı konveyör bant sistemleri Yüksek titreşim ve tozun güvenli bir şekilde kilitlenmiş bir yatak gerektirdiği yerlerde çapalama ve hasat makineleri gibi tarım makineleri Akslar ve direksiyon tertibatları da dahil olmak üzere, termal döngü ve sabit titreşimin tek başına yapışkan veya presle geçme montajının mümkün olmadığı otomotiv bileşenleri Rulmanın kayış gerginliğinden kaynaklanan eksenel baskıya direnmesi gereken HVAC kayış tahrikleri ve fan düzenekleri Sızdırmaz flanşlı ünitelerin kirletici maddeleri kanaldan uzak tuttuğu gıda işleme ve paketleme ekipmanları Yaygın olarak alıntı yapılan bir örnek, bir sabit bilyalı rulmanı bir dökme demir mahfazayla eşleştiren ve madencilik, tarım ve inşaat ortamlarında birleşik radyal ve eksenel yükler için derecelendirilen ve flanş ile iç yatağın tek bir kompakt montajda birlikte nasıl çalıştığını gösteren F209 flanşlı ünitedir. Doğru Flanşlı Rulman Nasıl Seçilir Flanşlı rulmanın seçilmesi, uygulamayla ilgili dört faktörün eşleştirilmesine bağlıdır: yük yönü, hız, ortam ve montaj alanı. Bunları sırayla çalışmak en yaygın seçim hatalarını önler. Yük Türünü Eşleştirin Uygulamanın radyal yüke ek olarak kayışla gerilmiş şaft gibi önemli eksenel itme kuvveti varsa, düz burç yerine küresel veya konik makaralı tasarım seçin, çünkü düz flanşlı burçlar yalnızca hafif eksenel yüklere en uygunudur . Hız ve Sıcaklık Aralığını Kontrol Edin Her flanşlı yatağın, yağlamaya ve yüke bağlı olan maksimum güvenli çalışma hızı vardır. Bir rulmanın nominal hızının üzerinde çalıştırılması, istatistiksel olarak beklenen L10 derecelendirme ömrüne ulaşılmadan çok önce servis ömrünü kısaltır. Muhafaza Malzemesini Göz önünde bulundurun Dökme demir flanşlı mahfazalar aşınmaya ve ağır yüklere karşı iyi direnç gösterir ve bu da onları inşaat ve madencilik ekipmanları için yaygın bir tercih haline getirir; metal-polimer mahfazalar ise elektronik veya ev aletleri gibi daha temiz ortamlarda hafif ila orta yüklere uygundur. Cıvata Deseninin Çerçeveye Uyduğunu Doğrulayın Sipariş vermeden önce, 2 cıvatalı, 3 cıvatalı veya 4 cıvatalı delik aralığının mevcut çerçeve veya muhafazayla eşleştiğinden emin olun; çünkü mevcut bir yapıya farklı bir cıvata düzeni eklemek çoğu zaman başlangıçta doğru flanşı belirlemekten daha pahalıya mal olur.

Minyatür İletim Sistemlerinin Temel Tanımları ve Sınıflveırmaları Modern hassas mekanik tasarımda minyatürleştirme, teknolojik ilerlemenin temel itici gücü haline geldi. Hafif drone motorlarından hassas el tipi tıbbi cihazlara kadar minyatür iletim sistemleri, kritik işlevlerde "sinir uçları"na benzer bir rol oynuyor. Bu alanı anlamak için öncelikle aralarındaki sınırları tanımlamak gerekir. minyatür rulmanlar ve mikro rulmanlar . Tipik olarak, dış çapı 9 mm'den küçük ve iç çapı 1 mm ila 3 mm arasında olan rulmanları minyatür rulmanlar olarak sınıflandırırız; dış çapı daha da küçük olan veya son derece kompakt alanlarda kullanılan ürünler ise "mikro rulmanlar" olarak adlandırılır. Bu bileşenler küçük olmalarına rağmen son derece yüksek dönme hassasiyeti sağlarken karmaşık dinamik yüklere dayanmaları gerekir. Evrimi mini rulmanlar İnsanın alan verimliliği ve enerji optimizasyonu arayışını yansıtır. İlk hassas saat mekanizmalarında minyatür rulmanlar, fiziksel temas alanlarını en aza indirerek sürtünme kaybını azaltmada niteliksel bir değişim elde etti. Günümüzde yüksek hızlı soğutma fanları veya minyatür jiroskoplar, yüksek çalışma kararlılığı sayesinde hassas ekipman kontrolü sağlıyor. Mühendisler için minyatür rulmanlara ilişkin endüstri standartlarını anlamak hayati öneme sahiptir. Şu anda ana akım uluslararası boyut sınıflandırması, yalnızca iç çap, dış çap ve genişlik değerlerini değil aynı zamanda dönme toleranslarını da belirleyen ISO ve ABEC standartlarına dayanmaktadır. Standardizasyon yalnızca tasarım ve değiştirme zorluğunu azaltmakla kalmaz, aynı zamanda küresel hassas işbirliğini de mümkün kılar. Bu minyatür bileşenlerin sınıflandırma farklılıklarını sezgisel olarak görüntülemek için aşağıdaki tabloda ana teknik parametre özellikleri özetlenmektedir: Rulman Tipi Tipik Boyut Özellikleri (Dış Çap) Temel Uygulama Alanları Yük Özellikleri Standart Minyatür Rulmanlar 5mm - 9mm Ev motorları, fitness ekipmanları Öncelikle radyal yük Ultra Minyatür Rulmanlar 2mm - 4mm Elektronik ekipman, hassas aletler Hafif yük, yüksek hız Hassas Dereceli Rulmanlar 3mm - 9mm Tıbbi cihazlar, model havacılık Yüksek dönme hassasiyeti, düşük gürültü İlk tasarım aşamasında, bu standart boyutlardan sapmak yalnızca döngüyü ve özel geliştirme maliyetini arttırmakla kalmaz, aynı zamanda mantıksız yağlama kanalı tasarımı nedeniyle rulmanların erken arızalanmasına da yol açabilir. Dolayısıyla bu sınıflandırmalara aşina olmak sadece teknik bir gereklilik değil, minyatür sistemlerin uzun süreli çalışmasını sağlamanın ilk adımıdır. Derinlemesine Analiz: Bilyalı Rulmanlar ve Geometrik Çeşitlilik Minyatür iletim sistemlerinin kalbinde, minyatür bilyalı rulmanlar benzersiz yuvarlanma yapıları nedeniyle mutlak bir pazar pozisyonuna sahiptirler. Bilyalı rulmanların temel mantığı, nokta teması yoluyla yuvarlanma sürtünmesinin sağlanmasında ve böylece mekanik enerji kaybının büyük ölçüde azaltılmasında yatmaktadır. Derin oluklu yapılarda yuvarlanma yolu, dönen topun yarıçapından biraz daha büyük bir yay şeklinde işlenir. Bu tasarım, rulmanın radyal yüklere dayanabilmesini sağlarken aynı zamanda çift yönlü eksenel yükleri de belirli bir dereceye kadar karşılamasını sağlar. Çeşitli minyatür dönen parçalara bu kadar yaygın bir şekilde uygulanmasının nedeni budur; yeterince "çok yönlüdür". Ancak uygulama senaryolarındaki farklılıklara dayanarak aşağıdakiler arasında ayrımlar elde ettik: mikro bilyalı rulmanlar ve mini bilyalı rulmanlar . İlki daha çok aşırı alanlarda ağırlığın azaltılmasına odaklanır ve genellikle başlangıç ​​sürtünme torku gereksinimlerinin son derece yüksek olduğu hassas kodlayıcıları veya sensörleri desteklemek için kullanılır. İkincisi daha çok mekanik titreşimleri yönetmek için kullanılır ve genellikle yapısal dayanıklılık ve sızdırmazlık seviyelerinin öncelikli olduğu uzaktan kumandalı modellerde veya küçük tahrik cihazlarında bulunur. Sınır ötesi mühendislik işbirliğinde, küresel birlikte çalışabilirlik metrik minyatür rulmanlar son derece yüksektir. Metrik olmayan serilerle karşılaştırıldığında, metrik tasarımlar genellikle şaft çaplarını eşleştirirken üstün tolerans uyarlanabilirliğine sahiptir. Aşağıdaki tablo, farklı hassasiyet derecelerindeki metrik minyatür rulmanların çalışma özelliklerini karşılaştırmaktadır: Hassasiyet Derecesi (ABEC/ISO) Tipik Radyal Salgı Limiti Önerilen Uygulama Senaryoları Yağlama Sürtünme Özellikleri P0 (Genel Sınıf) Nispeten yüksek Genel endüstriyel kullanım, DIY modelleri Kararlı sürtünme katsayısı P5 (Hassas Sınıf) Katı Yüksek hızlı fanlar, yüksek hızlı motorlar Minimum sürtünme ısısı P4 (Ultra Hassas Sınıf) Nihai Tıbbi tarama ekipmanları, laboratuvar pikapları Son derece düşük sürtünme, minimum termal genleşme etkisi Metrik standartlara dayalı bu sınıflandırma sistemi, tasarımcıların küçük alanlarda yapı yerine yalnızca hassasiyet derecesini değiştirerek yinelemeli performans yükseltmeleri elde etmelerine olanak tanır. İster bir motor için en üst düzeyde dönme hızını hedefleyin, ister evdeki hassas ekipmanlar için katı gürültü seviyelerine ihtiyaç duyun, metrik minyatür rulmanlar en geniş mühendislik "dilini" sağlar. Özel Tasarım Rulmanlar: Karmaşık Hareket Gereksinimlerinin Karşılanması Tek bir radyal destek karmaşık dinamik ortamları karşılayamadığı zaman mühendisler belirli mekanik özellikler için tasarlanmış rulman yapılarına yönelmelidir. Minyatür rulmanların "özel tasarımları" yalnızca geometrik şekillerdeki değişiklikler değildir, aynı zamanda yükleri dağıtmayı, yer değiştirmeyi sınırlamayı veya küçük alanlarda montaj işlemlerini basitleştirmeyi amaçlamaktadır. Minyatür sabit bilyalı rulmanlar bu alanın temel taşı olmaya devam ediyor. Yuvarlanma yolu eğrilik yarıçapı, çelik bilyenin yarıçapından biraz daha büyüktür ve rulmanın saf radyal kuvvete maruz kaldığında ideal bir temas durumunda olmasını sağlar. Bu tasarım yüksek hızlı dönüşe son derece uygundur ve sürtünme torku küçük olduğundan enerji verimliliğine duyarlı hassas mikromotorlarda sıklıkla kullanılır. Hassas konumlandırma ve eksenel yüklerin varlığı gerektiren durumlarla karşılaşıldığında, minyatür açısal temaslı rulmanlar avantajlarını ortaya koyuyorlar. Sabit bilyalı rulmanların aksine, bunların iç ve dış bilezik yuvarlanma yolları, tek yönlü eksenel yüklere veya birleşik yüklere dayanacak şekilde özel olarak tasarlanmış, göreceli yer değiştirmeye sahiptir. Bu rulmanlar genellikle çiftler halinde kullanılır ve eksenel boşluğu ortadan kaldırmak ve tüm dönen sistemin sağlamlığını arttırmak için ön yük uygular. Eksene dik kuvvetler için, minyatür baskı yatakları özel eksenel destek sağlar. Küçük bir "yük taşıyan conta" gibi işlev görürler ve şaft ucundan gelen basıncı etkili bir şekilde idare ederler. Ayrıca, minyatür flanşlı rulmanlar Montajda oldukça değerlidir. Dış halka kenarları, yatağın doğrudan bir deliğin yüzeyine konumlandırılmasına olanak tanıyan çıkıntılı bir flanşa sahiptir. Bu, mahfazadaki karmaşık çentiklerin işlenmesi ihtiyacını ortadan kaldırır, küçük ekipmanların yapısal tasarımını büyük ölçüde basitleştirir ve eksenel stabilite sağlar. Mühendislik kararlarına yardımcı olmak amacıyla aşağıdaki tabloda bu özel tasarımların yük taşıma yetenekleri karşılaştırılmaktadır: Rulman Yapı Tipi Radyal Yük Kapasitesi Eksenel Yük Kapasitesi Kurulum Kolaylığı Temel Mühendislik Avantajı Sabit Bilyalı Rulmanlar Mükemmel Fuar Yüksek Çok yönlü, yüksek hızlara uyum sağlar Açısal Temaslı Rulmanlar Orta Yüksek Orta Yüksek rigidity, resists axial movement Minyatür Thrust Bearings Çok Düşük Nihai Düşük Sürekli eksenel basınca adanmış Flanşlı Rulmanlar Mükemmel Fuar Çok Yüksek Muhafaza konumlandırmasını basitleştirir, yanal kaymaya karşı direnç gösterir Bu özel rulmanları seçerken sistemin genel hareket yörüngesi dikkate alınmalıdır. Örneğin, ekipman çalışma sırasında sık sık eksenel titreşime maruz kalıyorsa, açısal temaslı rulmanların veya flanşlı sabit bilyalı rulmanların seçilmesi, genellikle daha yüksek hassasiyet standardını takip etmekten daha fazla genel kullanım ömrünü ve güvenilirliği önemli ölçüde artırır. Bu yapıların makul bir şekilde birleştirilmesi, minyatür sistemlerde verimli rotasyon elde etmenin anahtarıdır. Minyatür Alanlarda Silindir Teknolojisinin Uygulanması Minyatür uygulamalarda bilyalı rulmanlar hakim olsa da, minik makaralı rulmanlar Daha yüksek yüklerle veya alan sertliğine ilişkin aşırı gereksinimlerle uğraşırken mühendisler için genellikle en iyi seçimdir. Bilyalı rulmanların nokta temasından farklı olarak makaralı rulmanlar, yükleri hat teması yoluyla daha geniş bir alana dağıtır. Bu geometrik avantaj, daha küçük boyutlarda daha büyük yükleri taşımalarına olanak tanır. Minyatür roller bearings genellikle silindirik makaralar, iğneli makaralar ve konik makaralar gibi formlarda gelir. Minyatür dişli kutularının veya küçük aktüatörlerin çıkış milleri gibi son derece kısıtlı alanlarda iğneli rulmanlar, son derece ince kesit yükseklikleri nedeniyle yüksek yüklü ortamlarda yerden tasarruf etmek için öncelikli tercih haline gelir. Ancak minyatür makaralı rulmanların tasarımı da kaçınılmaz mühendislik kısıtlamalarıyla karşı karşıyadır. Hat temas özelliğinden dolayı silindirlerin uçlarında kolaylıkla gerilim yoğunlaşması meydana gelir. Ayrıca, yüksek hızlı dönüş sırasında, silindirler ve yuvarlanma yolu arasındaki göreceli kayma hızı, bilyalı rulmanlara göre çok daha yüksektir, bu da artan sürtünme ısısına yol açar ve bu da, yağlama yağı filminin bütünlüğü konusunda neredeyse zorlu gereksinimler getirir. Minyatür silindirlerin yüksek hızlarda kararlı çalışmasını sağlamak için kafesin yapısal optimizasyonu tasarımın temelini oluşturur. Kafes yalnızca silindirlerin konumunu güvence altına almakla kalmaz, aynı zamanda yağlayıcıyı küçük boşluklara yönlendirerek yuvarlanma elemanının eğilmesinin neden olduğu "eğimli" aşınmayı azaltır. Minyatür uygulama ortamlarında makaralı rulmanlar ve bilyalı rulmanlar arasındaki performans karşılaştırması aşağıda verilmiştir: Performans Boyutu Minyatür Roller Bearings Minyatür Ball Bearings Radyal Yük Kapasitesi Yüksek (Line contact) Orta (Point contact) Hızın Sınırlandırılması Düşüker (Higher frictional heat) Son Derece Yüksek (Daha düşük sürtünme ısısı) Alan Kullanımı (Enkesit) Son Derece Düşük (İğne tipi) Orta Eksenel Yük Kapasitesi Neredeyse sıfır (özel yapı olmadığı sürece) Orta Yanlış Hizalamaya Karşı Hassasiyet Yüksek Düşüker Mühendislikte En İyi Uygulamalar: Silindir teknolojisi seçilirken ekipmanın çalışma koşulları dikkatle değerlendirilmelidir. Sistemin yüksek frekanslı, yoğun radyal darbelerle başa çıkması gerekiyorsa ve hız kontrol edilebilir bir aralıktaysa, minyatür makaralı rulmanların dayanıklılığı bilyalı rulmanların dayanıklılığını çok aşar. Bunun tersine, düşük başlatma torku ve yüksek stabilite isteyen hassas motorlar için makaralı yapılardan kaçının ve sabit bilyalı rulmanlar kullanın. Minyatür makaralı rulmanlar için yağ filmi seçimi, bunların kullanım ömrünün üst sınırını belirler; hat temasının getirdiği yüksek yerel basıncın üstesinden gelmek için tasarım aşamasında basınçlı yağlama veya yüksek hedefli gres dolum çözümlerinin kullanılması tavsiye edilir. Hassas Üretim ve Yüksek Performanslı Malzeme Seçimi Minyatür şanzıman alanında, bir rulmanın performans tavanı genellikle malzeme bilimi ve üretim süreçlerinin birleşimiyle belirlenir. Uygulamalar aşırı ortamlara (vakum, ultra düşük sıcaklıklar ve aşındırıcı koşullar gibi) yayıldıkça, minyatür seramik rulmanlar giderek ana akıma giriyorlar. Çekirdek malzemesi olarak silikon nitrür (Si3N4), çeliğin yoğunluğunun yalnızca %40'ı kadar bir yoğunluğa sahiptir; bu, yüksek hızlı çalışma sırasında merkezkaç kuvvetini önemli ölçüde azalttığı ve dolayısıyla yatağın hız sınırını önemli ölçüde artırdığı anlamına gelir. Ayrıca seramik malzemenin doğal elektrik yalıtımı, minyatür motorlardaki elektriksel erozyon sorunlarını etkili bir şekilde önler. Ancak nihai ürün kalitesini belirlemenin anahtarı, ürünün imalat tolerans kontrolünde yatmaktadır. hassas minyatür rulmanlar . Mikrometre dünyasında, iç ve dış halkaların yuvarlaklığı, yuvarlanma yolunun yüzey pürüzlülüğü ve dönen elemanların boyutsal tutarlılığı, ekipmanın gürültü seviyesini ve ömrünü doğrudan belirler. için işleme süreci mikro minyatür rulmanlar son derece karmaşıktır. Yalnızca mikro işleme, tornalama ve taşlama değil, aynı zamanda ultrasonik temizleme ve temiz oda montajı gibi bir dizi özel kontrol sürecini de içerir. Yatağın içindeki herhangi bir mikroskobik toz veya metal kalıntısı, arıza için bir "tetikleyici" olabilir. Bu nedenle kalite kontrol sistemi minyatür hassas rulmanlar tipik olarak en ufak işleme kusurlarını bile ortadan kaldırmak için tam otomatik lazer incelemesini ve titreşim ivmesi ölçümünü içerir. Farklı malzemelerin ve üretim sınıflarının performansa katkısını daha iyi anlamak için aşağıdaki tabloda malzeme özellikleri ve hassasiyetin rulman performansı üzerindeki etkisi karşılaştırılmaktadır: Anahtar Parametreler Krom Çelik (Standart) Tam Seramik (Silikon Nitrür) Hibrit Seramik (Çelik Halkalı Seramik Top) Yoğunluk Yüksek Düşük (Lightweight) Orta Termal Genleşme Yüksek Düşük (Resists deformation) Orta Elektrik Yalıtımı Yok Mükemmel iyi Yağlama Bağımlılığı Yüksek Düşük (Can run dry) Orta Tipik Ortam Genel Endüstri Havacılık/Ekstrem Ortamlar Yüksek-speed Motors/High-performance Rotors Pratik seçimde seramik malzemenin "ana anahtar" olduğu varsayılamaz. Seramik rulmanlar hız ve kimyasal direnç açısından mutlak bir avantaja sahipken, hassas çelik rulmanlar sağlamlık ve darbe direnci açısından daha iyi performans gösterir. Uygulama ortamınız, yüksek performans senaryolarında bile sık sık start-stop darbeleri içeriyorsa, hibrit seramik yapı genellikle maliyet ve kullanım ömrü arasındaki en iyi dengedir. Ayrıca, hassas kalitelerin imalatı (ör. ABEC 5 ve ABEC 7) minyatür uygulamalarda önemli performans farklılıklarına sahiptir. ABEC 5 dereceli rulmanlar hassas hız kontrol senaryolarının büyük çoğunluğu için uygundur; ABEC 7 veya daha yüksek dereceli rulmanlar ise daha küçük titreşim genlikleri ve daha yüksek dönme tutarlılığı anlamına gelir; bu da hassas optik aletlerde veya yüksek frekanslı titreşim algılama ekipmanlarında kritik öneme sahiptir. Doğru rulman kalitesinin seçilmesi esas itibarıyla performans sınırının ekipmanın çalışma ortamına göre "özelleştirilmesidir". Kurulum, Yağlama ve Sorun Giderme için En İyi Uygulamalar En üst düzey hassas rulmanlarda bile kurulum ve bakım yöntemleri uygun değilse performans ciddi şekilde tehlikeye girecektir. Minyatür iletim alanında "hassasiyet" yalnızca üretime değil aynı zamanda kurulum ortamına duyulan saygıya da yansır. Temizlik Bir Cankurtaran Halatıdır: Minyatür rulmanların boşluğu genellikle yalnızca birkaç mikrometredir. Kurulum alanında çıplak gözle görülemeyen toz veya metal parçacıkları varsa, bunlar doğrudan yuvarlanma yoluna gömülecek ve erken aşınmaya yol açacaktır. İşlemler kuru, temiz ve kontrollü bir ortamda (temiz bir çalışma tezgahı gibi) gerçekleştirilmelidir. Kirletici maddelerin girmesini önlemek için yatağın kapalı ambalajını zamanından önce çıkarmayın. Temel Kurulum Yöntemleri: Rulmanın iç veya dış bileziğinin uç yüzüne doğrudan vurmak kesinlikle yasaktır; çünkü bu, yuvarlanma elemanlarından dolayı yuvarlanma yolunda göçüklere neden olacaktır. Sıkıca takılan halkanın yüzeyinde eşit kuvvet sağlamak için özel bir manşon kullanılmalıdır. Koşullar izin veriyorsa, ısıyla sabitleme yöntemi kullanılabilir (rulmanın yaklaşık 80°C'ye kadar hafifçe ısıtılması, böylece mile kolay montaj için genleşmesi sağlanır). Ancak minyatür rulmanlarda malzemenin ısıl işlem durumunun değişmesini veya plastik kafesin hasar görmesini önlemek için ısıtma süresinin sıkı bir şekilde kontrol edilmesi gerekir. Yağlamanın "Altın Dengesi": Aşırı gres doldurma, minyatür rulman hasarının en yaygın nedenlerinden biridir. Yüksek hızlı ortamlarda çok fazla gres, yoğun karıştırma sürtünmesi yaratarak anormal sıcaklık artışlarına ve yağlayıcının bozulmasına yol açar. Genellikle minyatür bir mesnetteki dolum miktarı, iç alanın üçte biri ile yarısı arasında olacak şekilde kontrol edilmelidir. Farklı uygulama senaryoları için yağlama stratejilerinin karşılaştırılması: Yağlama Tipi Geçerli Koşullar Avantajları Sınırlamalar Hafif Madeni Yağ Çok yüksek hız, hafif yük Son derece düşük direnç, iyi ısı dağılımı Kısa süre, sızıntısı kolay Sentetik Yüksek Sıcaklık Gresi Orta-yüksek hız, uzun süre Güçlü yapışma, uzun ömür Yükseker starting resistance Katı Yağlama (MoS2) Vakum, aşırı sıcaklık dalgalanmaları Buharlaşma yok, kirletici değil Sınırlı ömür, daha düşük yük kapasitesi Sorun Giderme İçin Hızlı Kılavuz: Rulmanın çalışması sırasında anormallikler meydana gelirse, arızanın nedeni başlangıçta aşağıdaki özelliklerle değerlendirilebilir: Artan Gürültü: Genellikle yağlama arızası veya yuvarlanma yolundaki küçük yabancı parçacıklardan kaynaklanan pullanma nedeniyle oluşur. Contanın gevşek olup olmadığını kontrol edin. Yüksek Sıcaklık: Öncelikle aşırı gres dolumu veya aşırı sıkı montaj uyumu (boşluk tamamen ortadan kaldırılmıştır) olup olmadığını kontrol edin. Kaba Dönüş: Sürtünme aşınması olup olmadığını veya işleme hataları nedeniyle gövde deliğinin iç bilezik deformasyonuna neden olup olmadığını kontrol edin. Minyatür rulmanlardaki arızaların çoğunlukla rulmanın kalitesinden değil, eşleşen parçaların (mil veya yatak) toleranslarının düzgün tasarlanmamasından kaynaklandığını unutmayın. Sıcaklık artışının ve titreşim frekansının düzenli olarak izlenmesi, genellikle rulman tamamen arızalanmadan önce sorunları ortaya çıkarabilir. Sıkça Sorulan Sorular (SSS) S1: Minyatür rulmanlarda derin oluklu ve açısal temaslı yapıları nasıl ayırt edebiliriz? Görsel olarak sabit bilyalı rulmanın iç ve dış halka omuzları simetriktir ve çift yönlü eksenel yükleri kaldırabilir. Buna karşılık, açısal temaslı rulmanın omuzları tipik olarak asimetriktir (biri yüksek, biri alçak), bu da onun yalnızca tek yönlü eksenel yüklere dayanabileceğini belirtir. Bir cihazda yanlış yönlendirmeyi seçerseniz, yük noktası yuvarlanma yolunu aştığında rulman hızlı bir şekilde arızalanır. Soru 2: Minyatür rulmanları seçerken seramik malzemeler her zaman çelikten daha mı iyi? Mutlaka değil. Silikon nitrür bilyalar mükemmel aşınma direncine ve hız sınırlarına sahipken, seramik bilyalar ile metal yuvarlanma yolları arasındaki sertlik farkı, yoğun darbe altında yuvarlanma yolunun plastik deformasyonuna neden olabilir. Yüksek hız ve yalıtım peşindeyseniz seramiği seçin; Eğer maliyet etkinliği ve darbe dayanımı arıyorsanız, yüksek kaliteli krom çelik sektörün ana akım ürünü olmaya devam ediyor. S3: Minyatür ekipmanım neden çalıştırıldıktan hemen sonra ses çıkarıyor? Vakaların büyük çoğunluğunda bu bir yağlama sorunu veya kirlenmedir. Montaj sırasında conta halkasının ezilip ezilmediğini kontrol etmeniz önerilir. Ek olarak, eğer mil ile yatağın iç deliği arasındaki uyum toleransı çok sıkıysa, başlangıçtaki küçük boşluk "ezilecektir" ve bilyalar yuvarlanmak yerine kaymaya zorlanacak ve bu da ıslık sesinin oluşmasına neden olacaktır. S4: Metrik ve İngiliz minyatür rulmanları değiştirilebilir mi? Hayır. Metrik (örneğin, ISO standardı) ve İngiliz (örneğin, R serisi rulmanlar) için boyut sistemleri tamamen farklıdır. Değerler benzer görünse bile iç çap, dış çap ve genişlik kombinasyonları sıklıkla farklılık gösterir. Zorla değiştirme, gevşek oturmalara veya birleştirilememeye yol açacaktır. Tasarım kriterleri belirlenmelidir. S5: Flanşlı rulmanların montajına ilişkin özel önlemler nelerdir? Flanş bir konumlandırma yüzeyidir; kurulum sırasında mahfazanın uç yüzüne mükemmel şekilde oturduğundan emin olun. Presleme sırasında eğilme nedeniyle flanş yüzü eşit olmayan bir kuvvete maruz kalırsa, flanş ile dış bilezik arasındaki bağlantıda kırılmaya neden olmak çok kolaydır. Düz yüzlü bir pres aletinin kullanılması bu tür riskleri etkili bir şekilde azaltabilir. S6: Minyatür rulmanların ön yükü nasıl kontrol edilmelidir? Yüksek dönme hassasiyeti gerektiren sistemlerde, genellikle dalgalı yaylı rondelalar veya ayar ayar pulları yoluyla elde edilen ön yükleme gereklidir. Ön yük çok yüksekse sürtünme ısısı artar; çok düşükse sistem titreşimi bastırılamaz. Çalışma sırasında cihazın ısıl genleşme katsayısının dikkate alınması ve küçük bir boşluk bırakılması tavsiye edilir.
